시마트론 E11 전극 모델링 만들기 방법

이번에는 시마트론 E11 으로 전극 모델링을 하는 방법에 대해 알아보도록 하겠습니다. NC 캠을 하시는분들도 전극 모델링을 할줄 알아야 합니다. 큰 회사의 경우는 분업화가 잘 되어 있어서 전극 하시는분이 따로 있지만 소규모 작업장의 경우 NC 가공 하면서 틈나는대로 전극모델링도 같이 합니다. 제가 소개할 방법은 시마트론 자체 기능에 있는 방법으로 하는것이 아니라 그냥 수작업으로 면을 복사해서 만드는 방식입니다. 예전에 시마트론 자체기능을 활용해서 전극 모델링을 해보려고 했는데 도저히 못하겠더라구요. 그냥 수작업으로 하는게 더 빠른듯합니다.











시마트론 E11 설치파일 다운로드와 설치방법이 궁금하시다면 시마트론 E11 설치방법 을 클릭하세요.







SLIDE.elt

0.14MB







먼저 작업할 시마트론 예제 파일입니다. 위 파일을 다운로드해주세요.

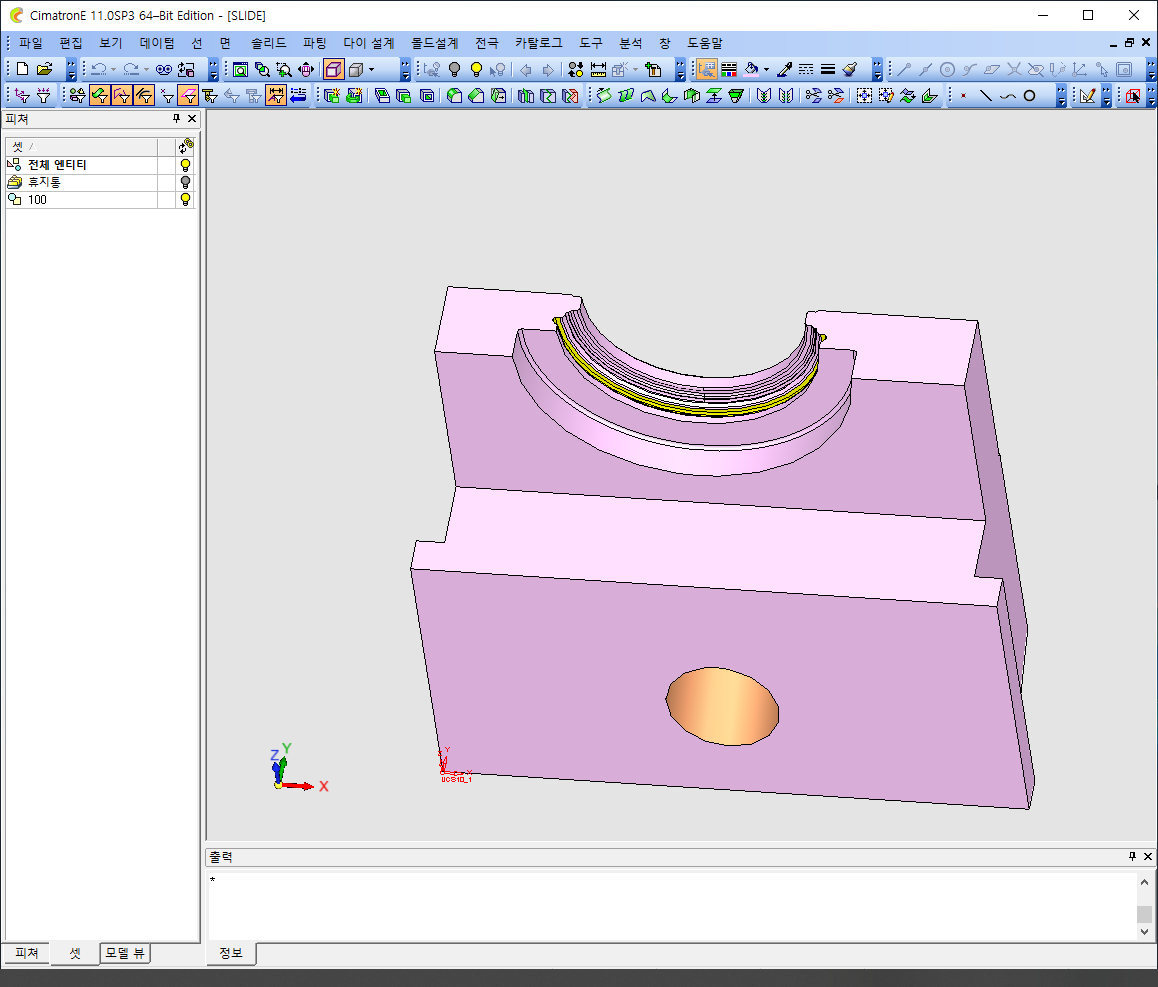

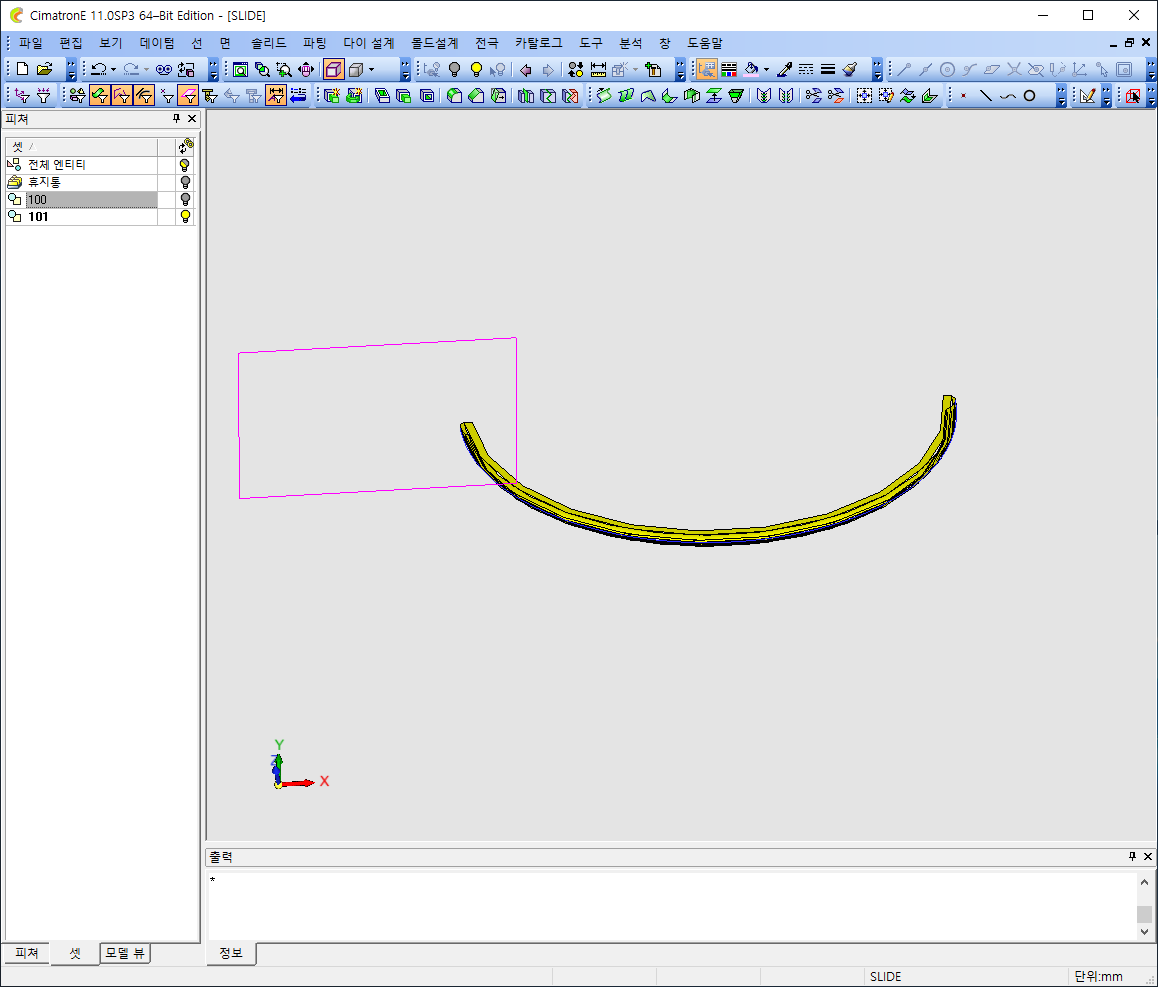

모델링을 확대해 보시면 노란색이 보입니다. 이곳은 가공이 힘든부분이기때문에 전극이 꼭 들어가야 하는 부분입니다. 이 노란색부분에 전극을 생성하도록 하겠습니다.

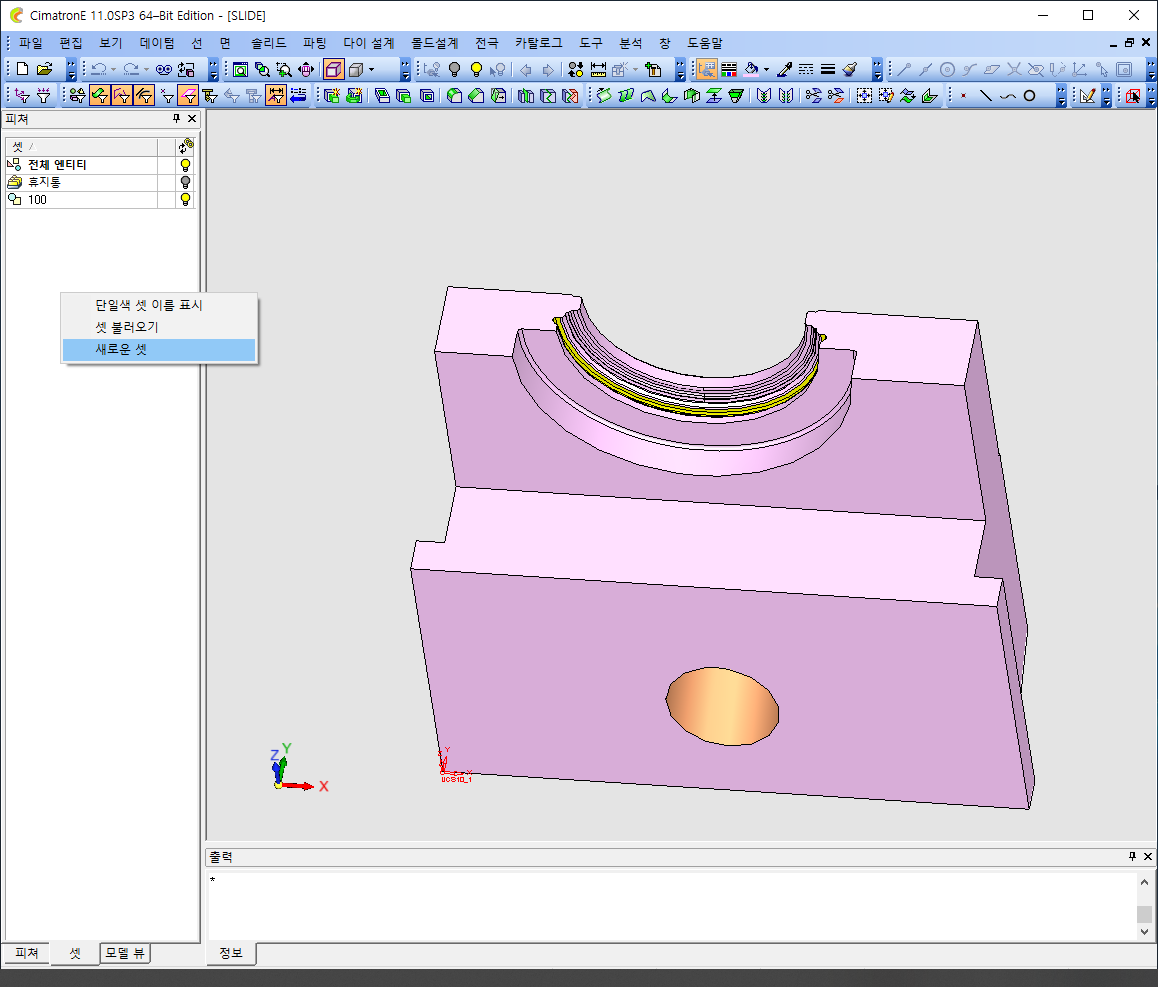

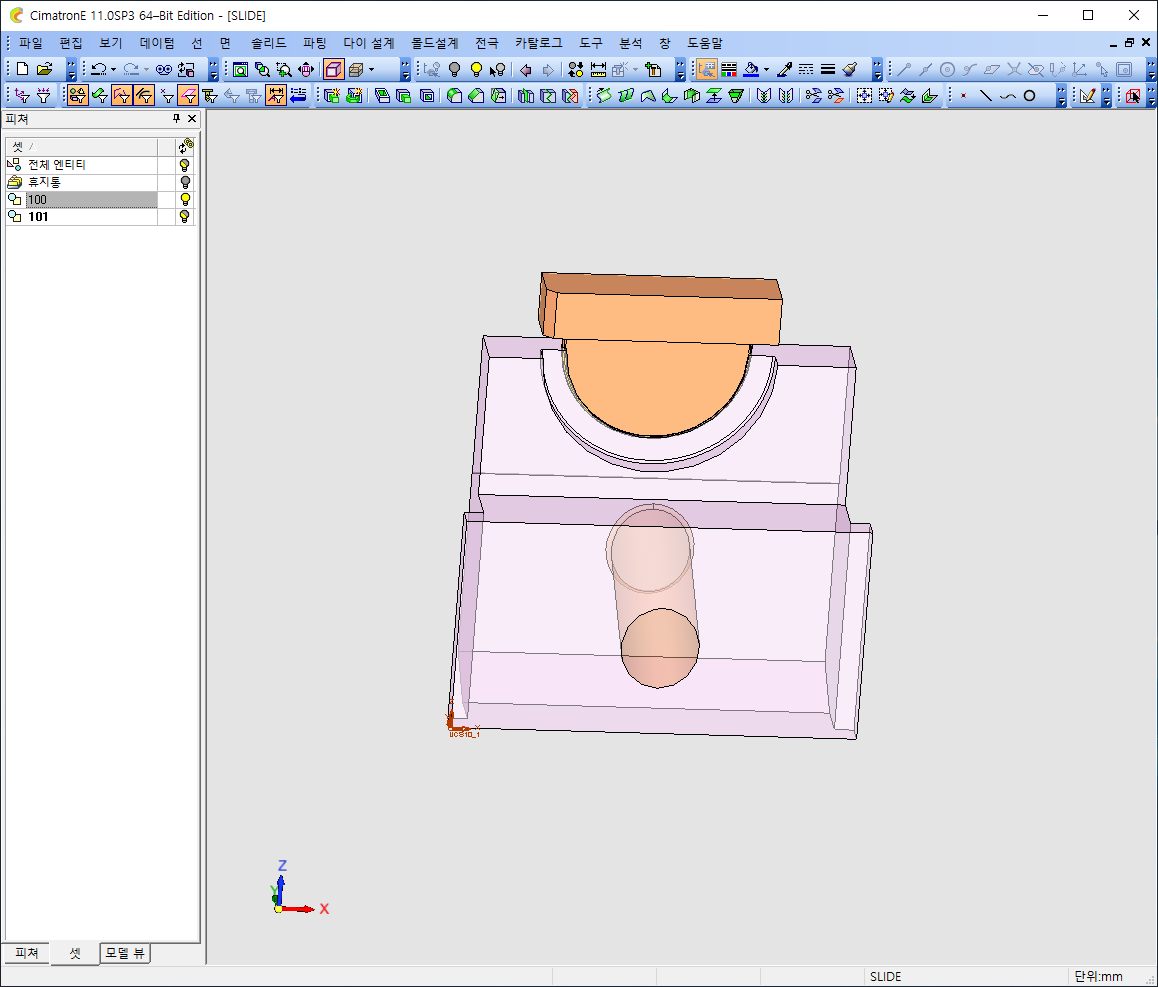

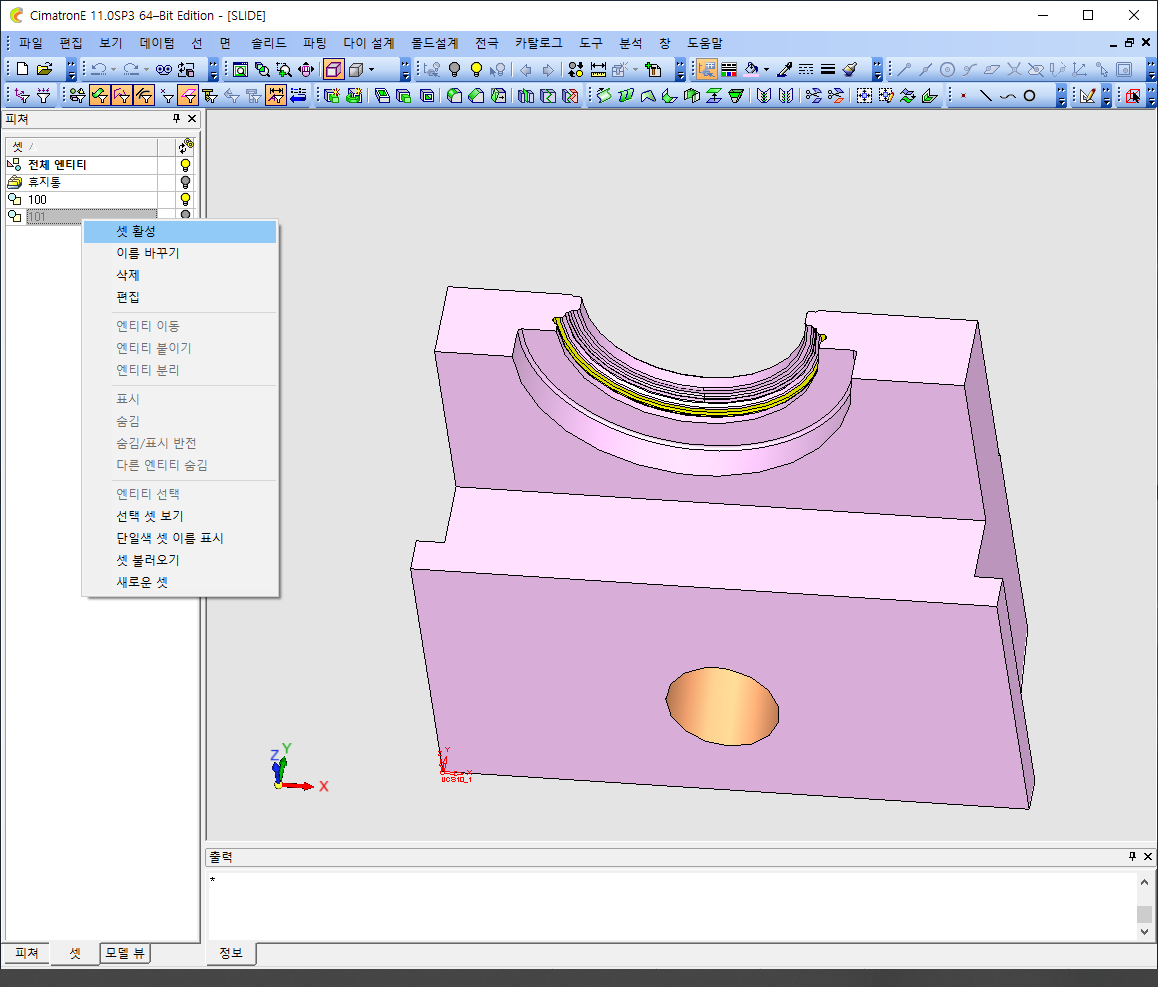

왼쪽 셋창에서 마우스 우클릭해서 새로운셋 하나를 생성합니다. 셋이름은 "101" 이라고 지정할께요.



참고로 전극 만들때 셋을 이런씩으로 규격화 해놓으면 편리합니다.



100 - 작업할 모델링  (여기서는 슬라이드가 되겠죠)

101 - 1번전극

102 - 2번전극

103 - 3번전극













이제 101번 셋이 활성화 되어있는 상태입니다.

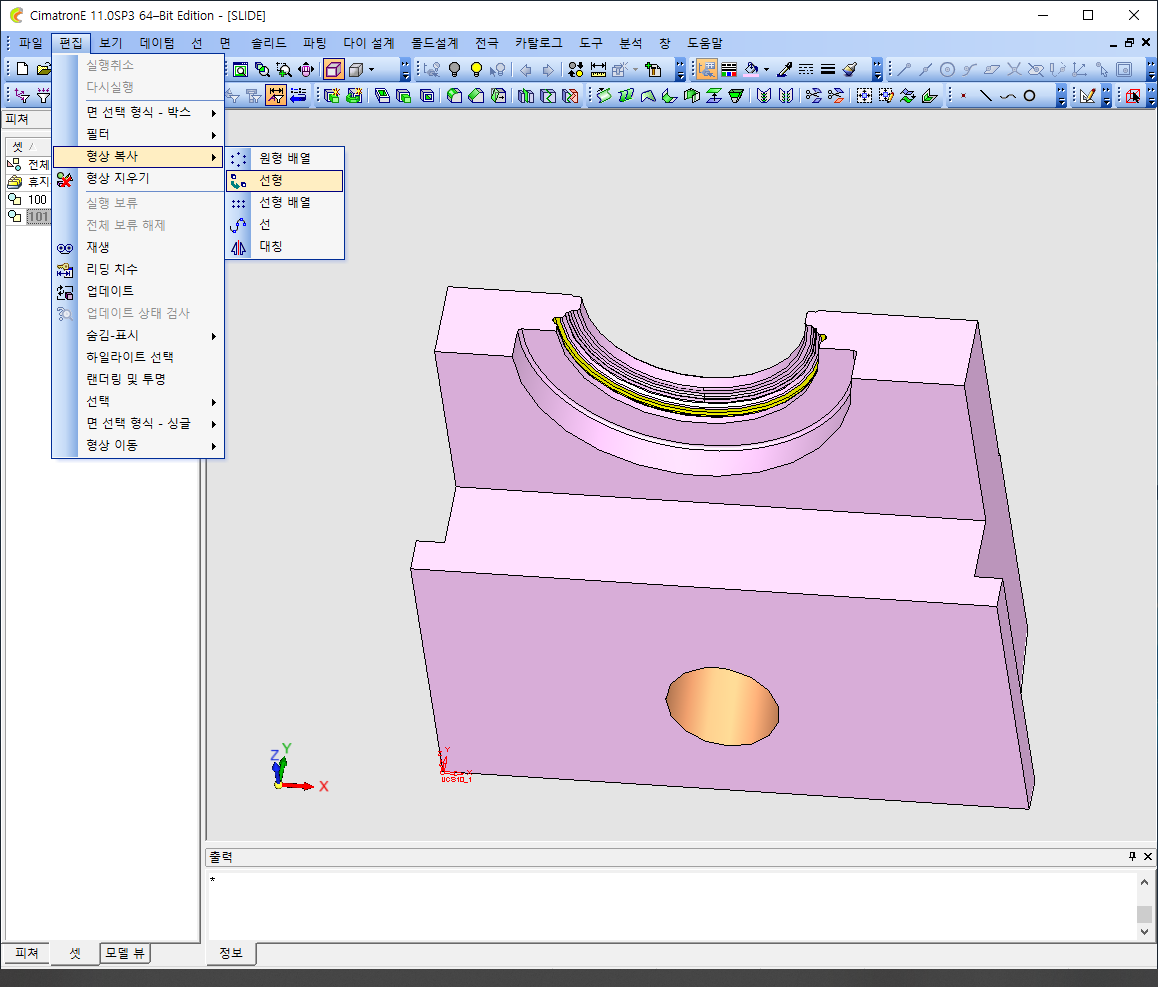

편집 >> 형상복사 >> 선형을 클릭합니다. 그다음 면필터를 선택해서 노란색면을 모두 선택한후

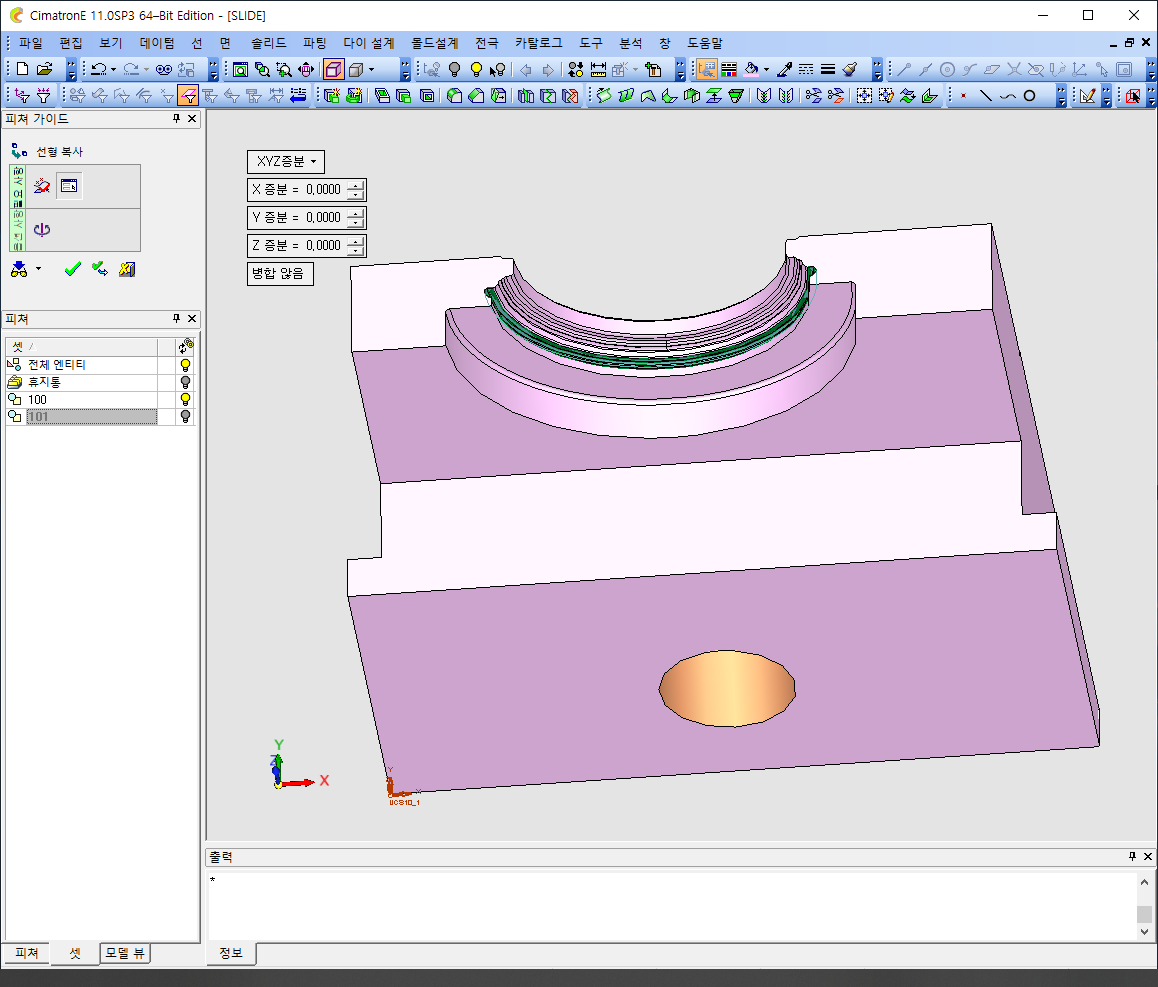

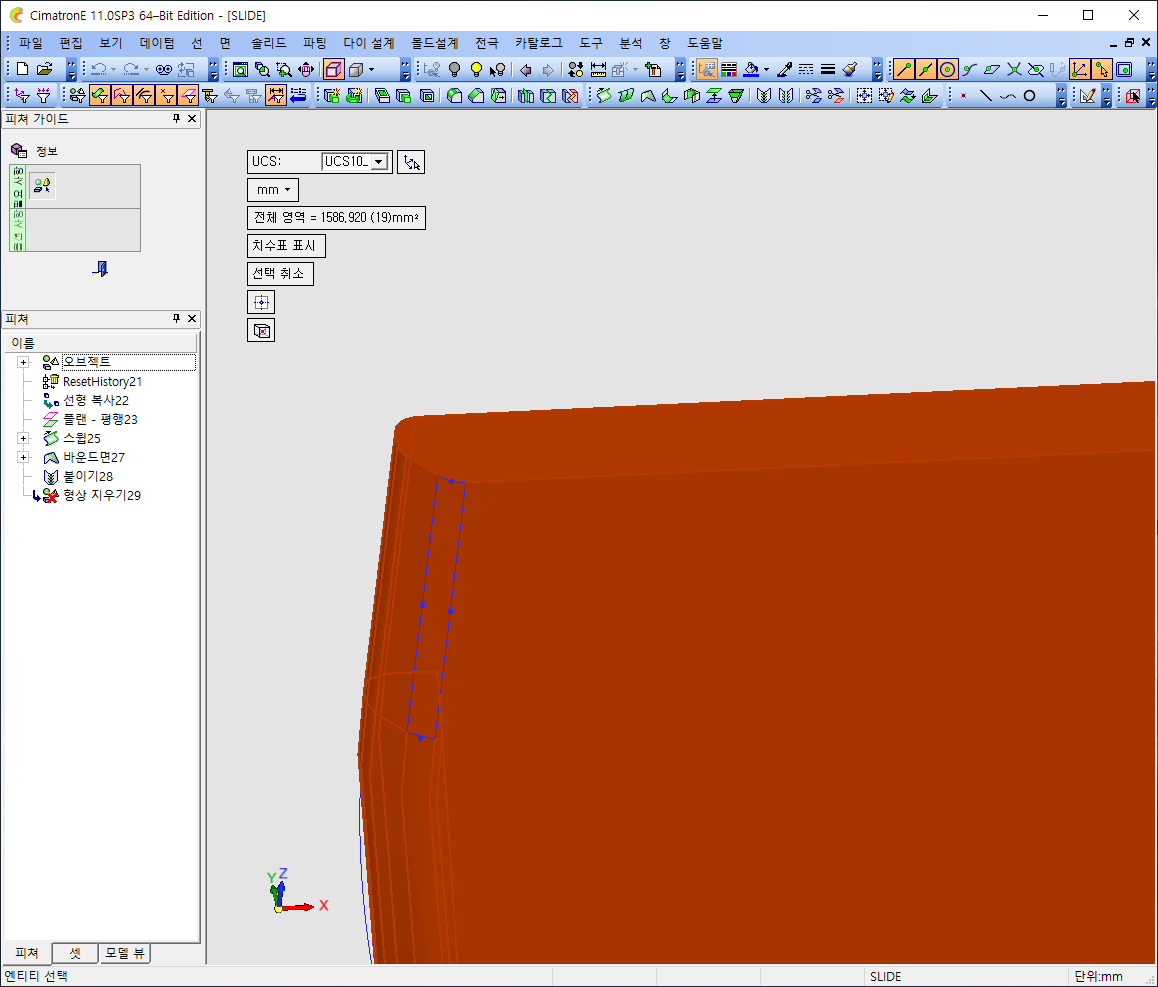

XYZ  이동값을 모두 0 로 두고 확인버튼을 누릅니다. 그럼 이동없이 그자리에 복사가 됩니다.

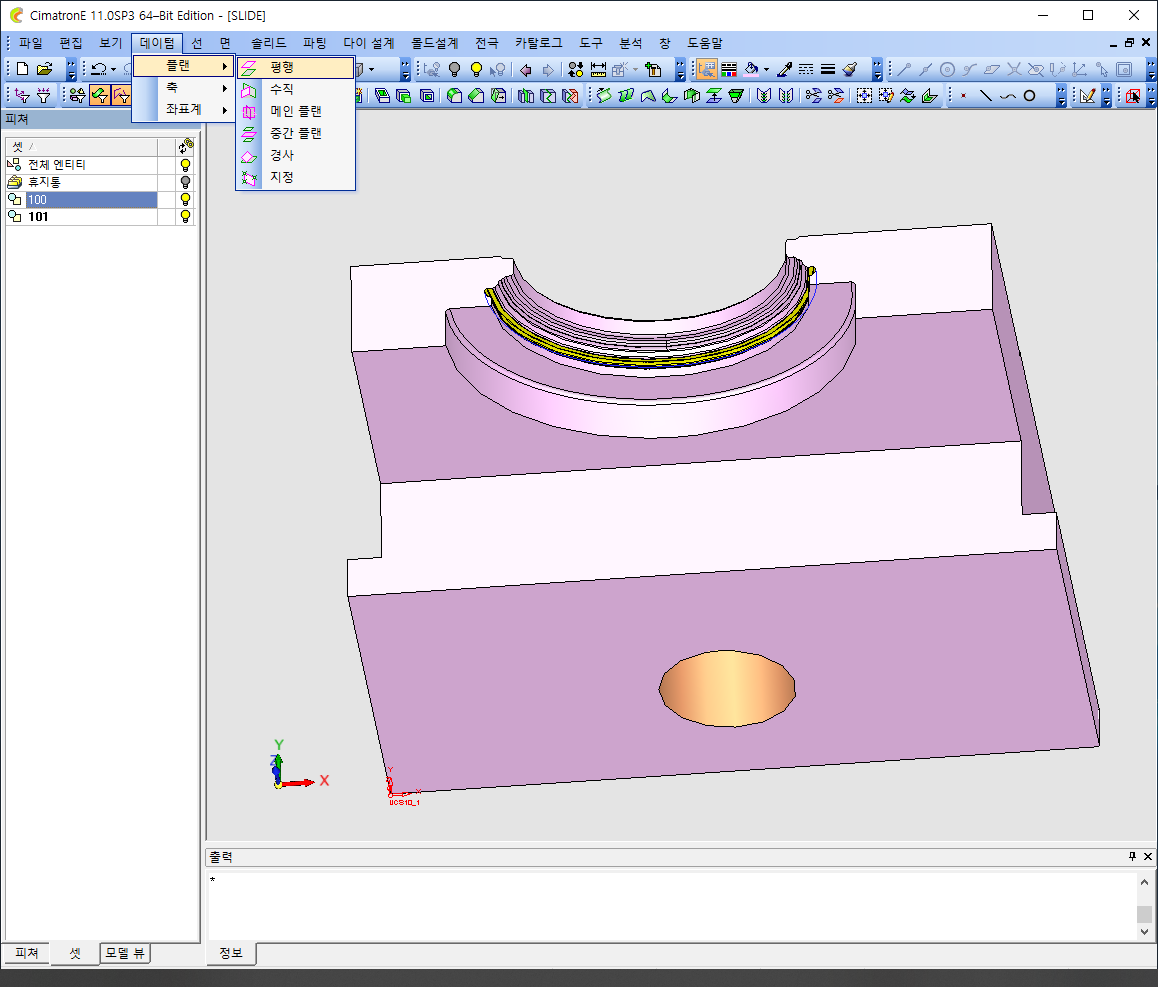

데이텀  >> 플랜 >>  평형 을 선택합니다.

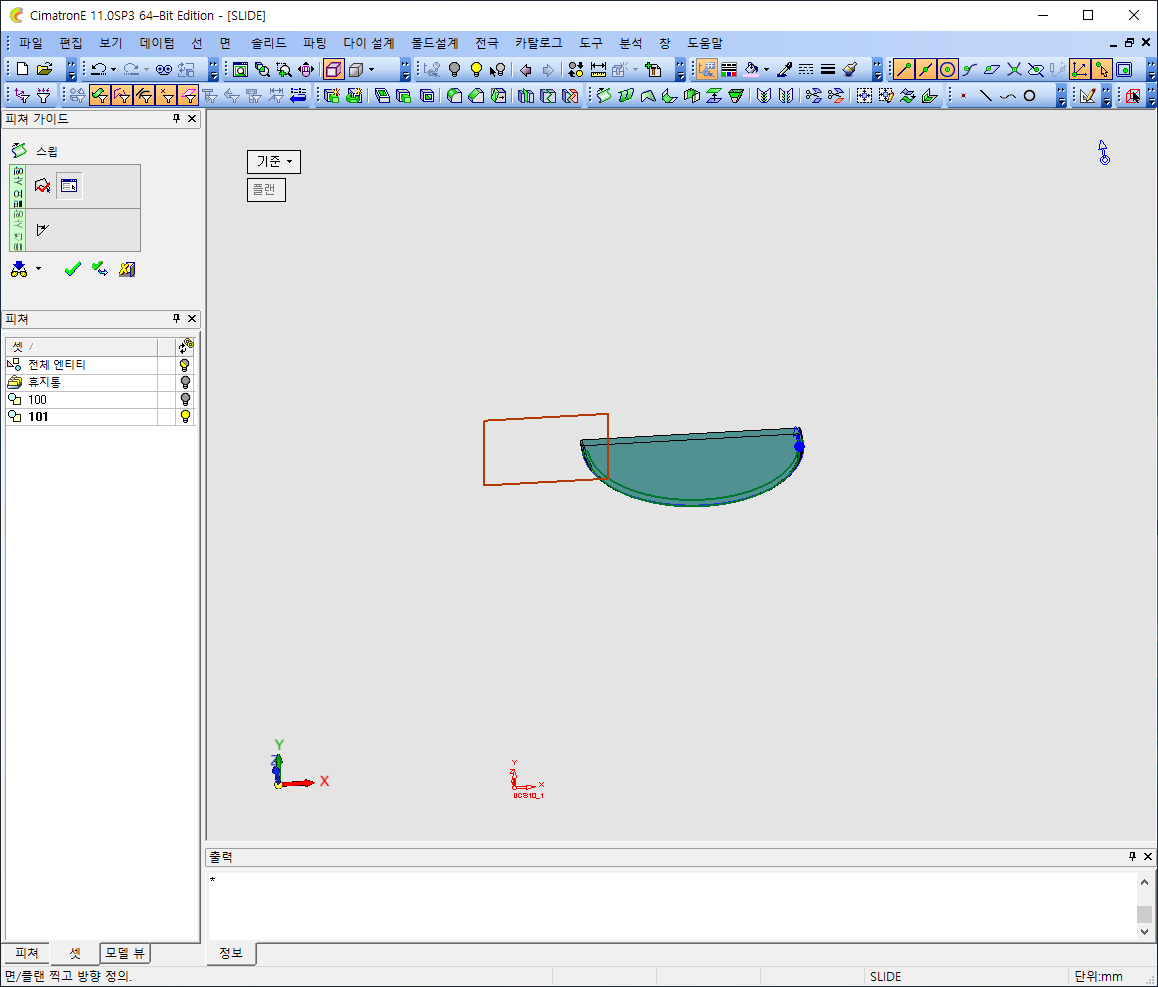

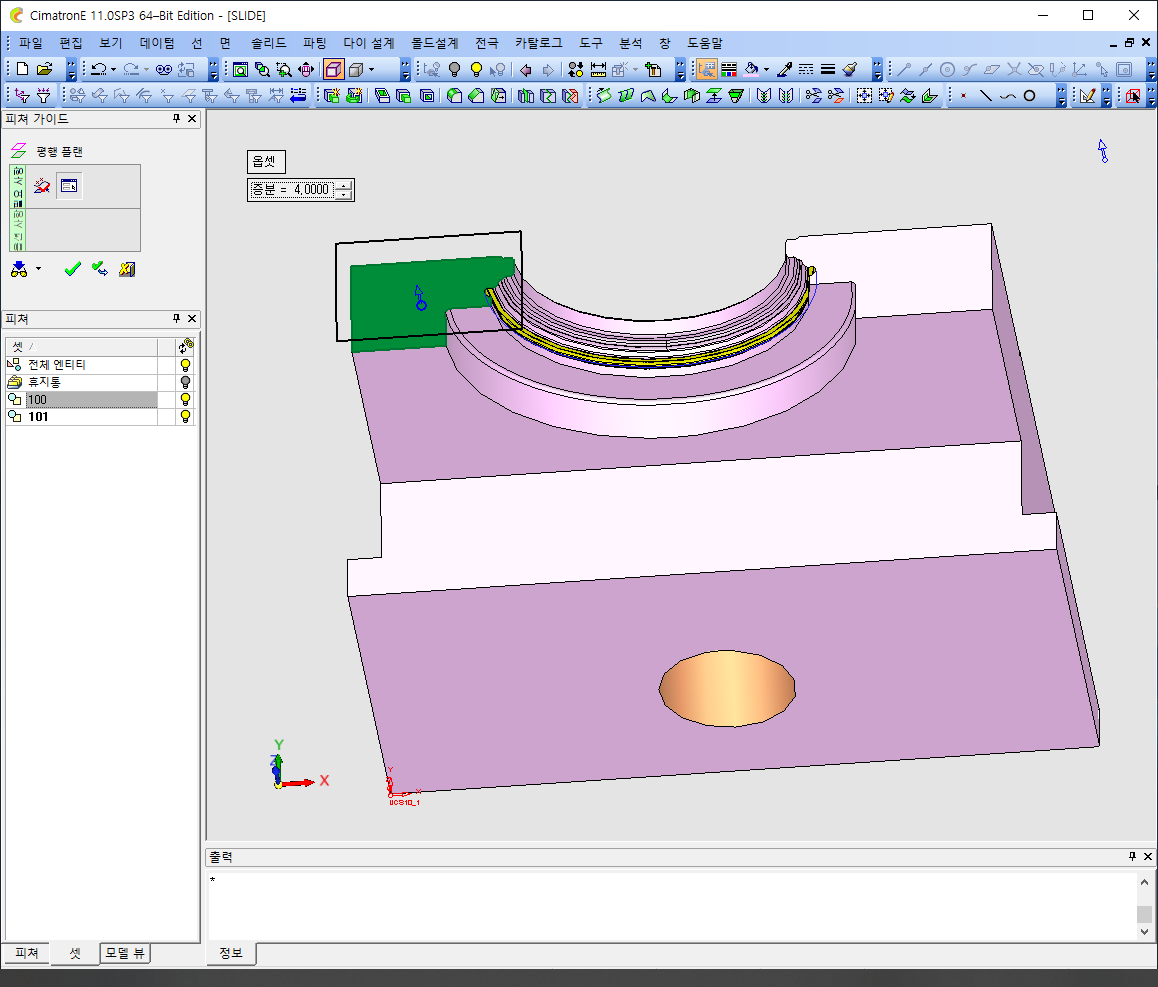

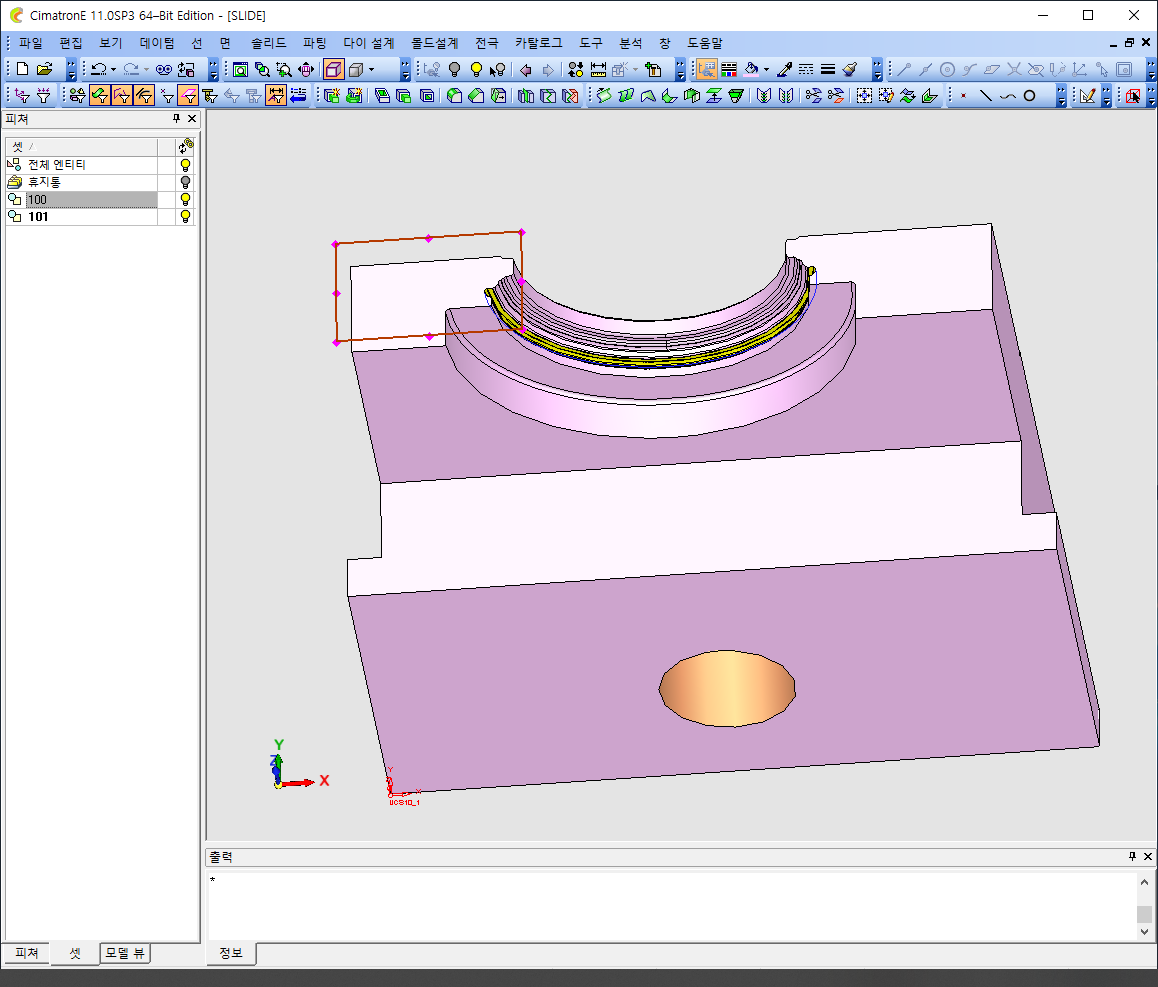

슬라이드 상단의 평면을 선택한후 옵셋값을 4로 줍니다.







플랜이 하나 만들어졌습니다. 이제  "100"번 셋을 숨깁니다.

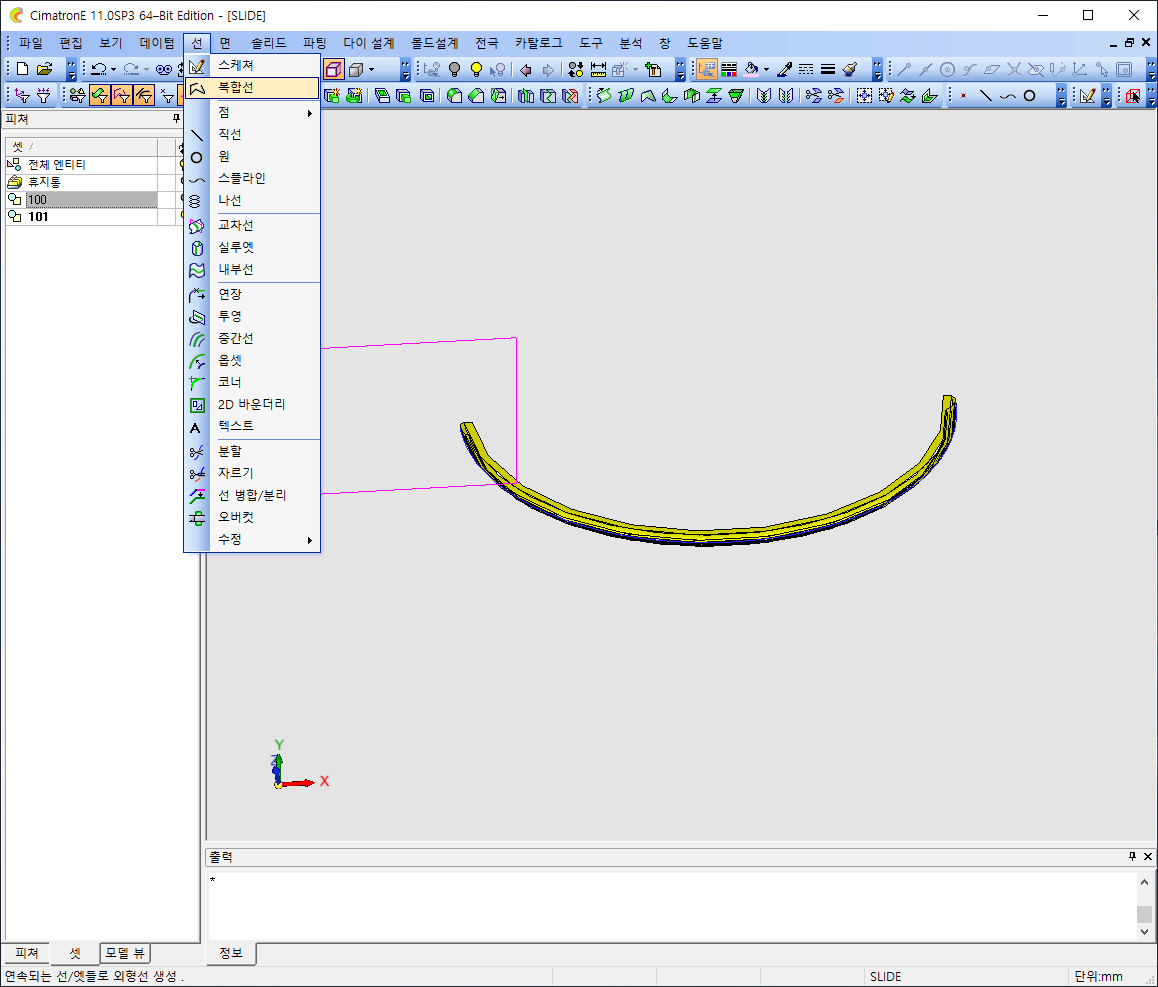

선 >> 복합선을 클릭합니다.

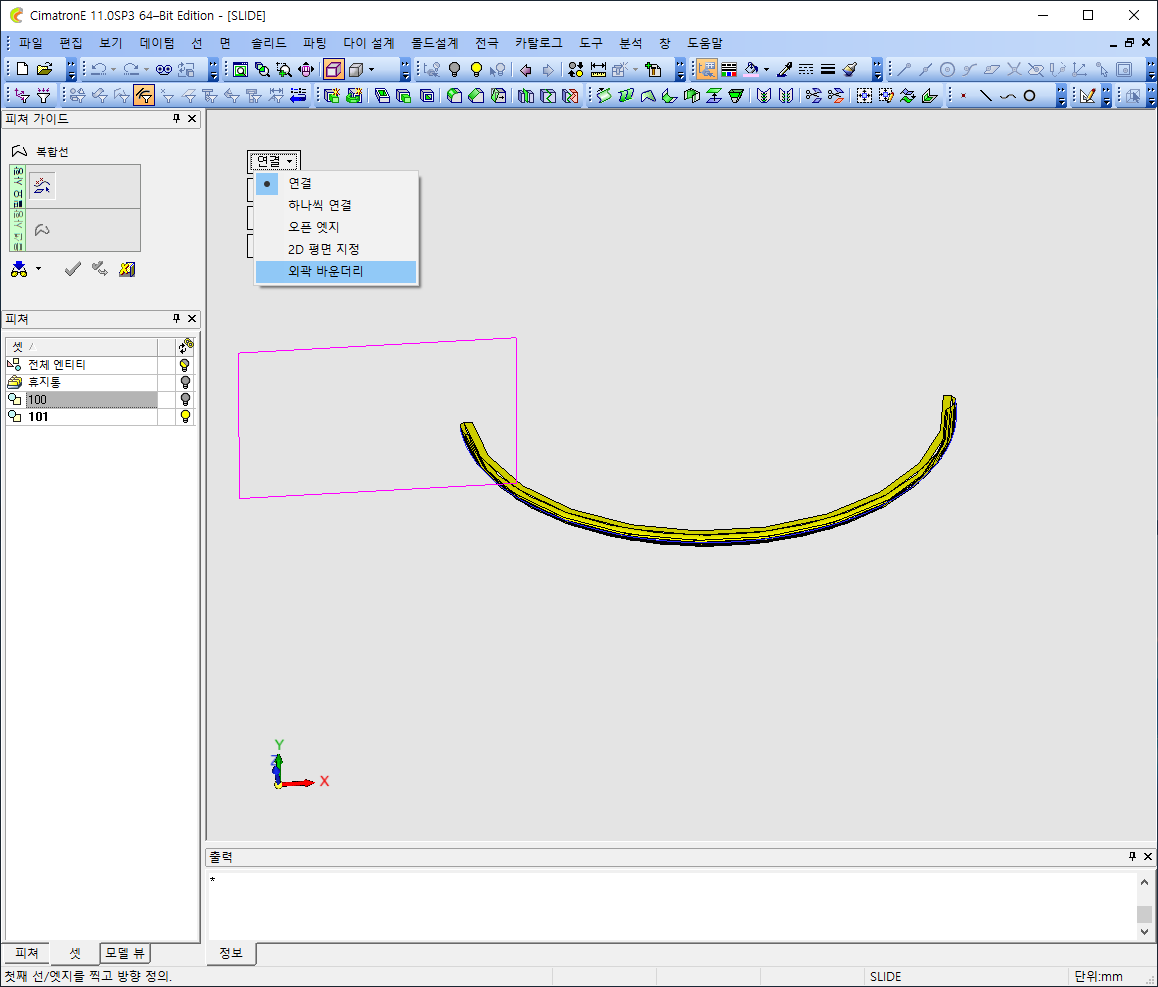

기본이 "연결" 이 되어 있을겁니다.  클릭해서 "외곽 바운더리" 를 선택합니다.

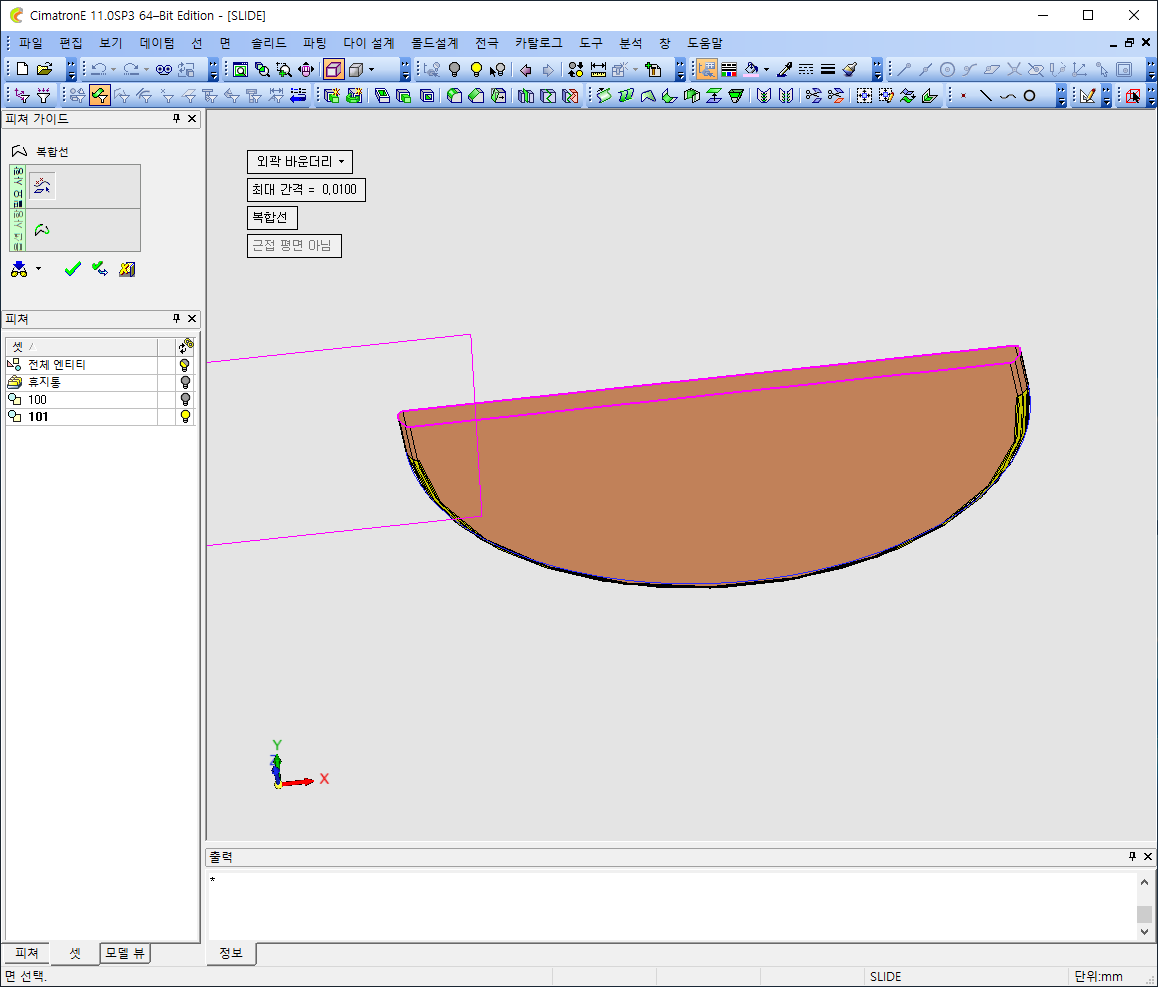

드래그해서 아까 복사했던 노란색면을 모두 선택합니다.

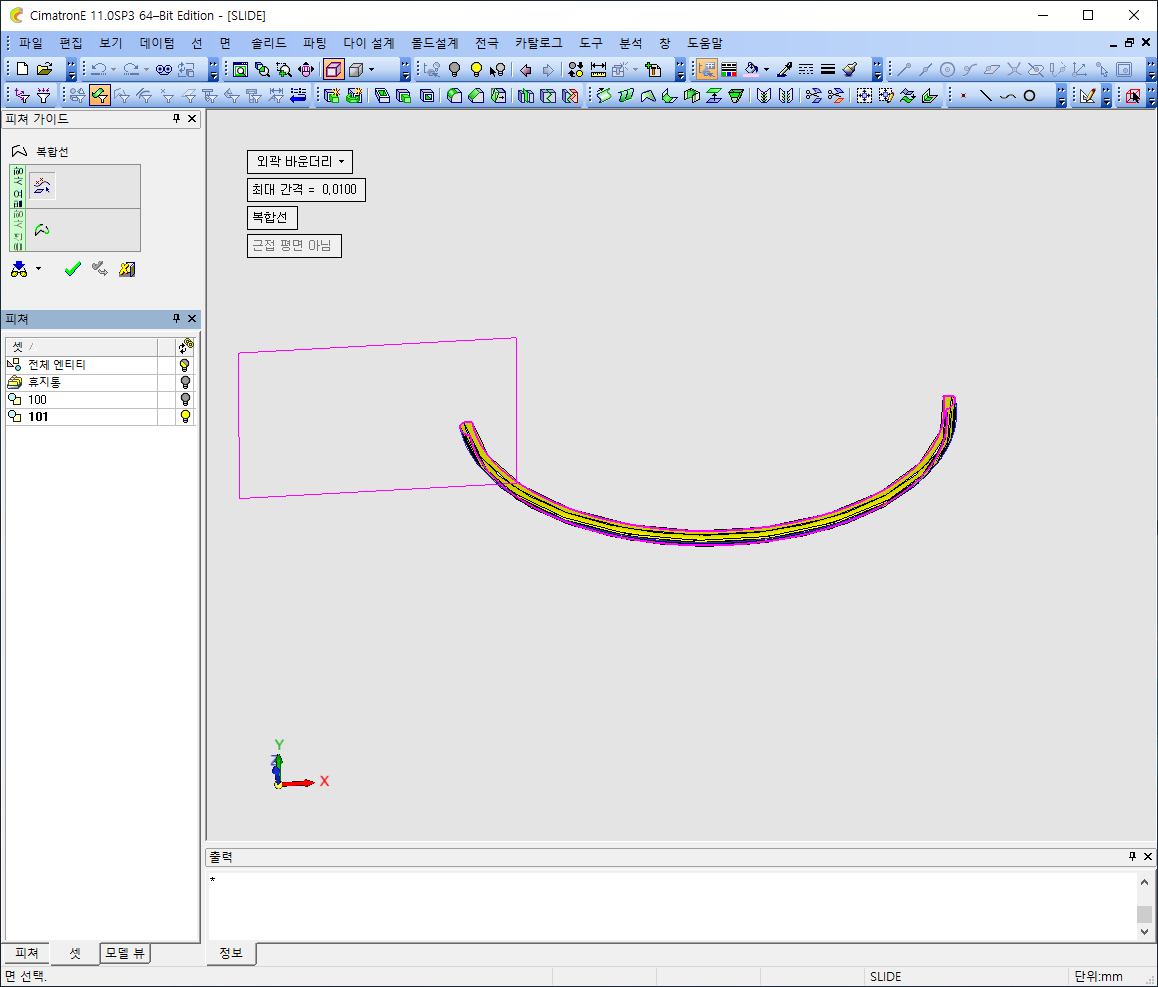

그러면 위 이미지 처럼 라인이 따집니다. 라인이 선택된 상태일겁니다.

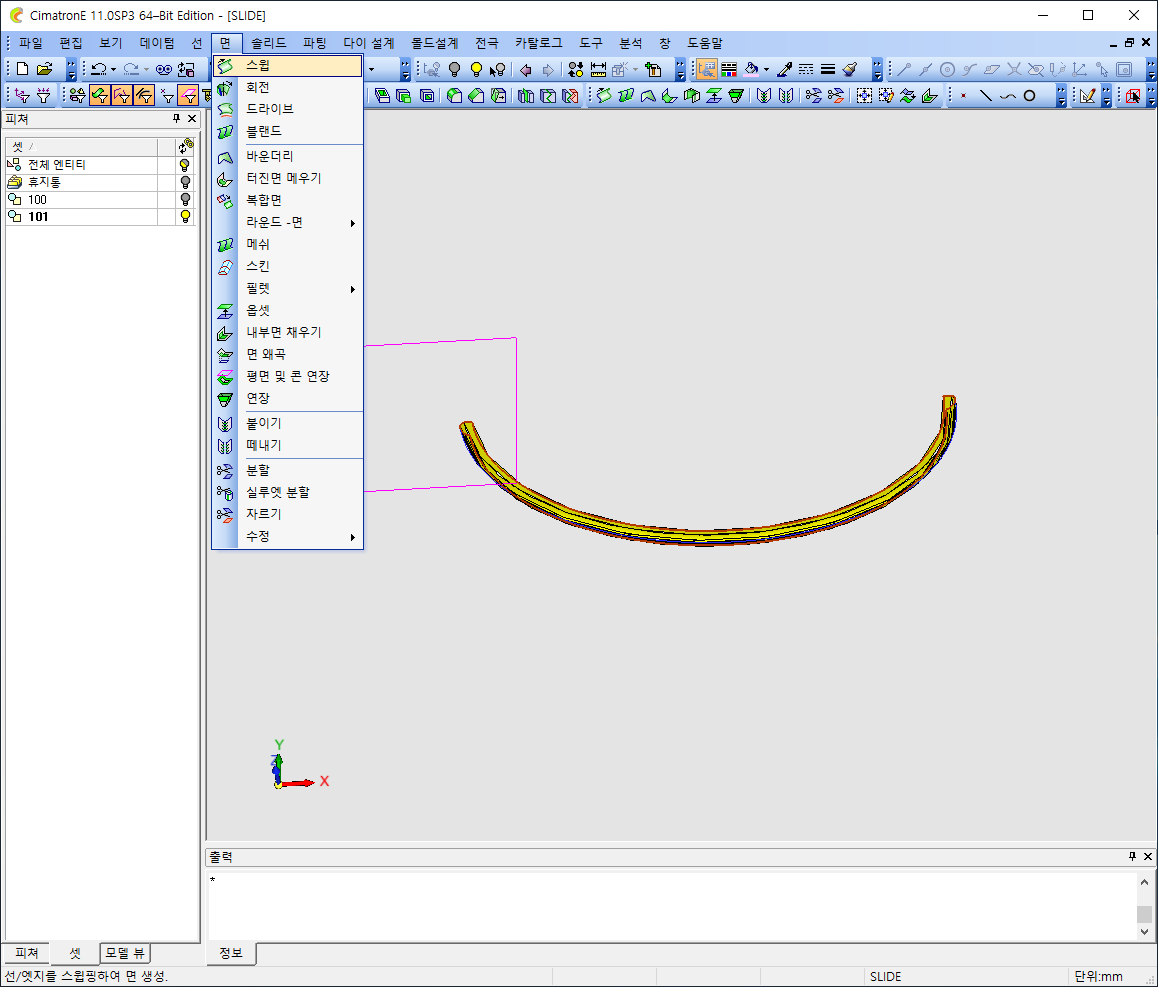

면 >> 스윕 을 클릭합니다.









위로 스윕을 하는데 아까 만들어 놓은 플랜까지 스윕을 합니다.

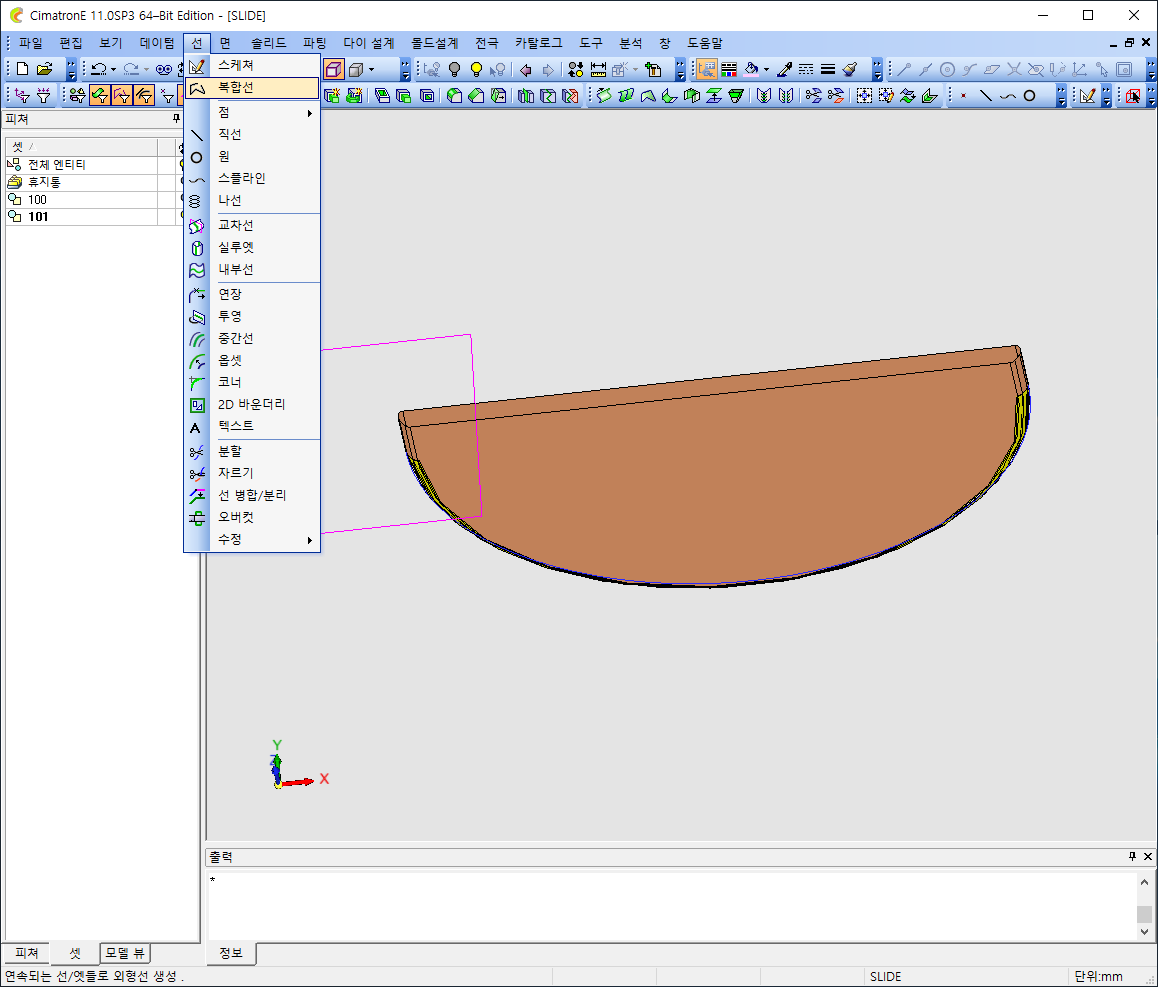

선 >> 복합선 을 클릭합니다.







외곽바운더리를 선택한다음 지금까지 만든 면을 모두 드래그 해서 선택합니다. 그러면 위 이미지 처럼 라인이 따집니다.

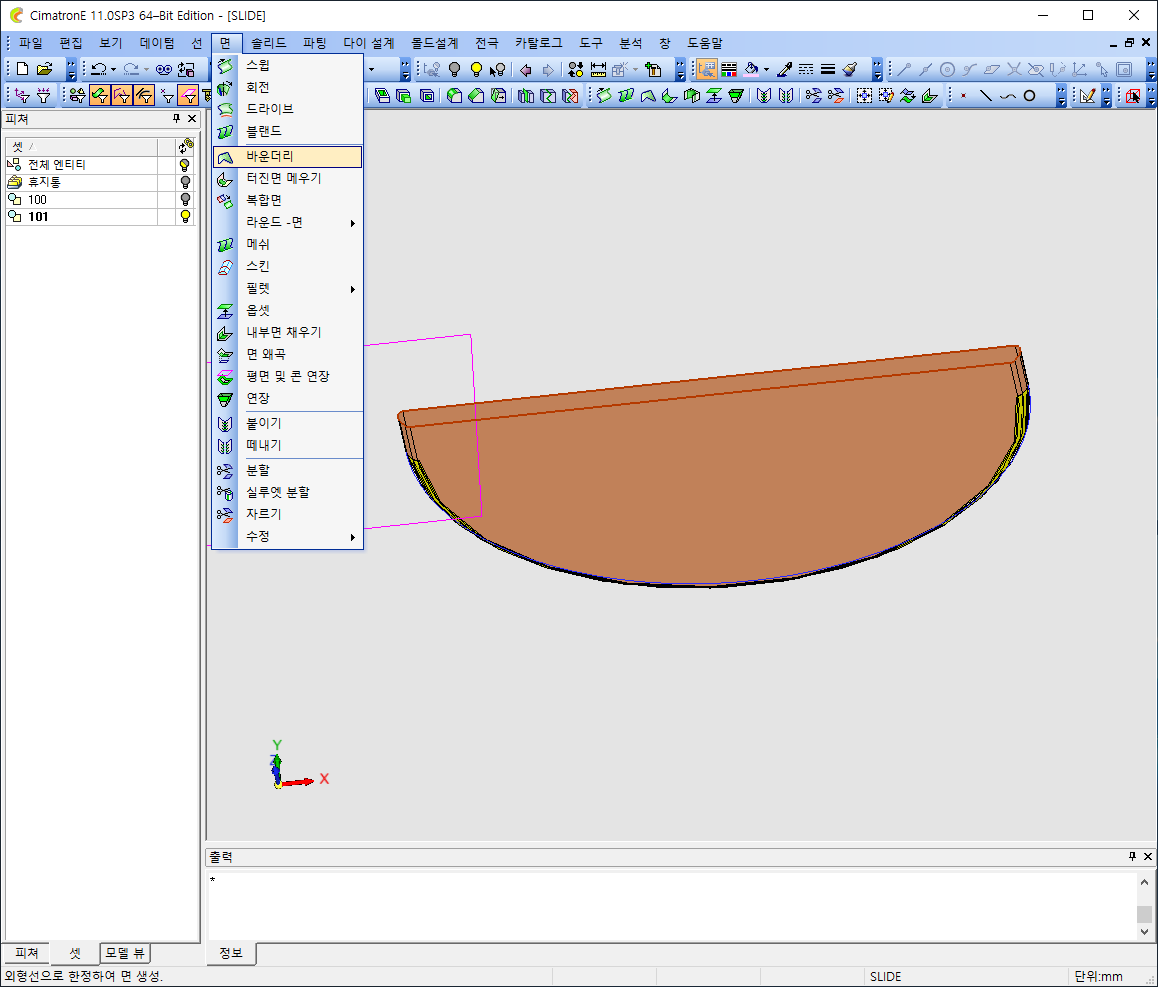

면 >> 바운더리를 클릭합니다.

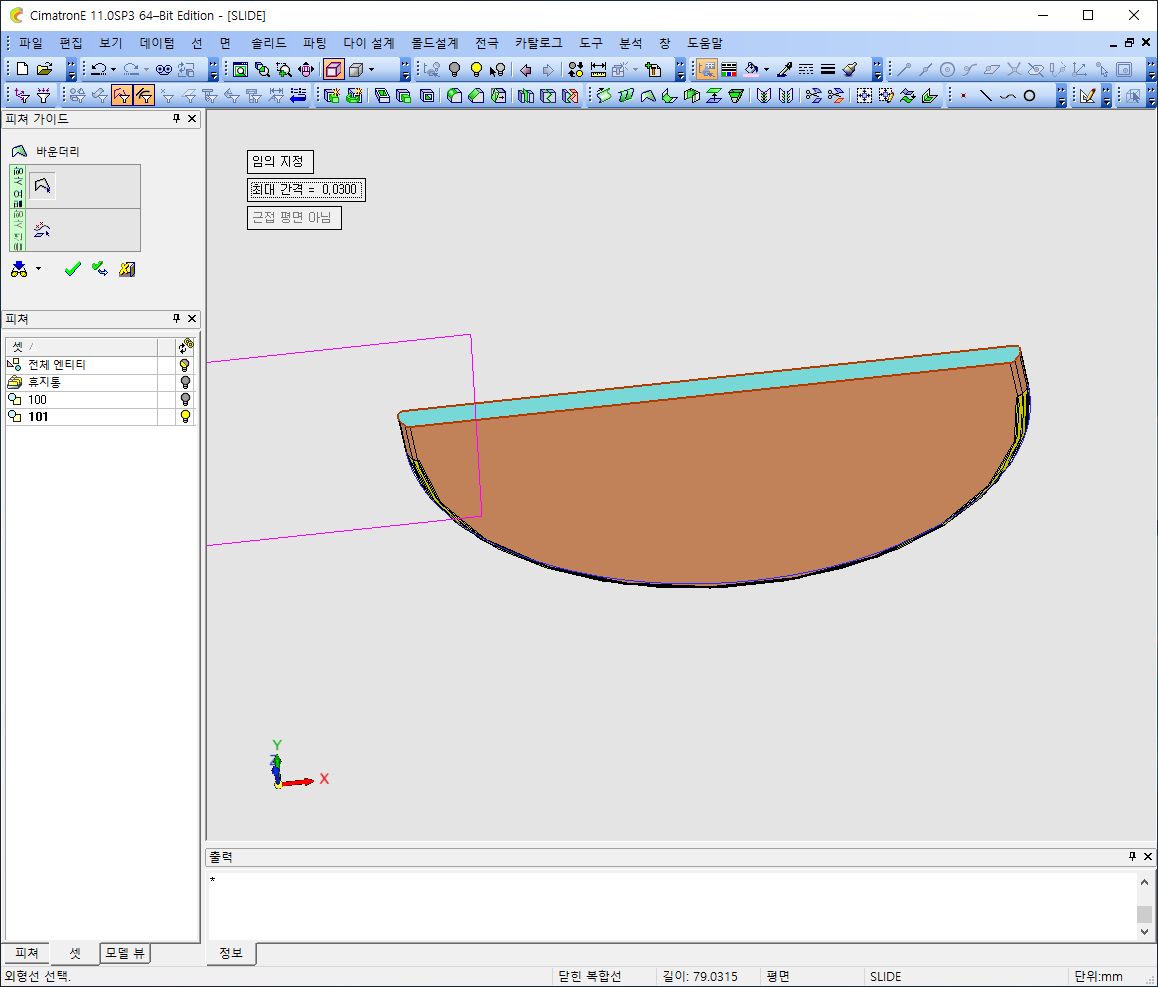

최대간격이 아마도 0.1 로 되어 있을겁니다. 너무 공차가 크니 0.03 으로 수정후 확인버튼을 눌러주세요.

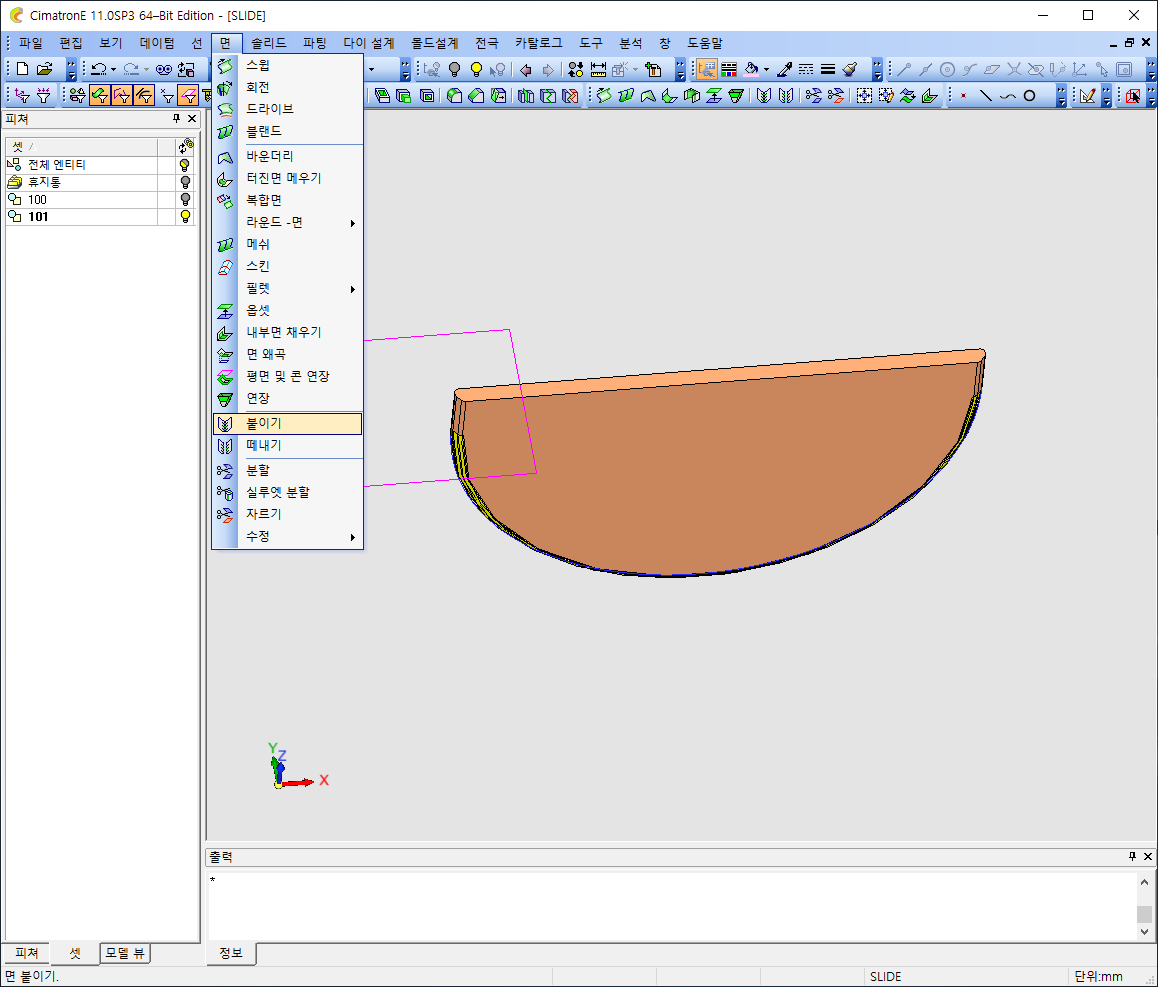

면 >> 붙이기를 클릭합니다.

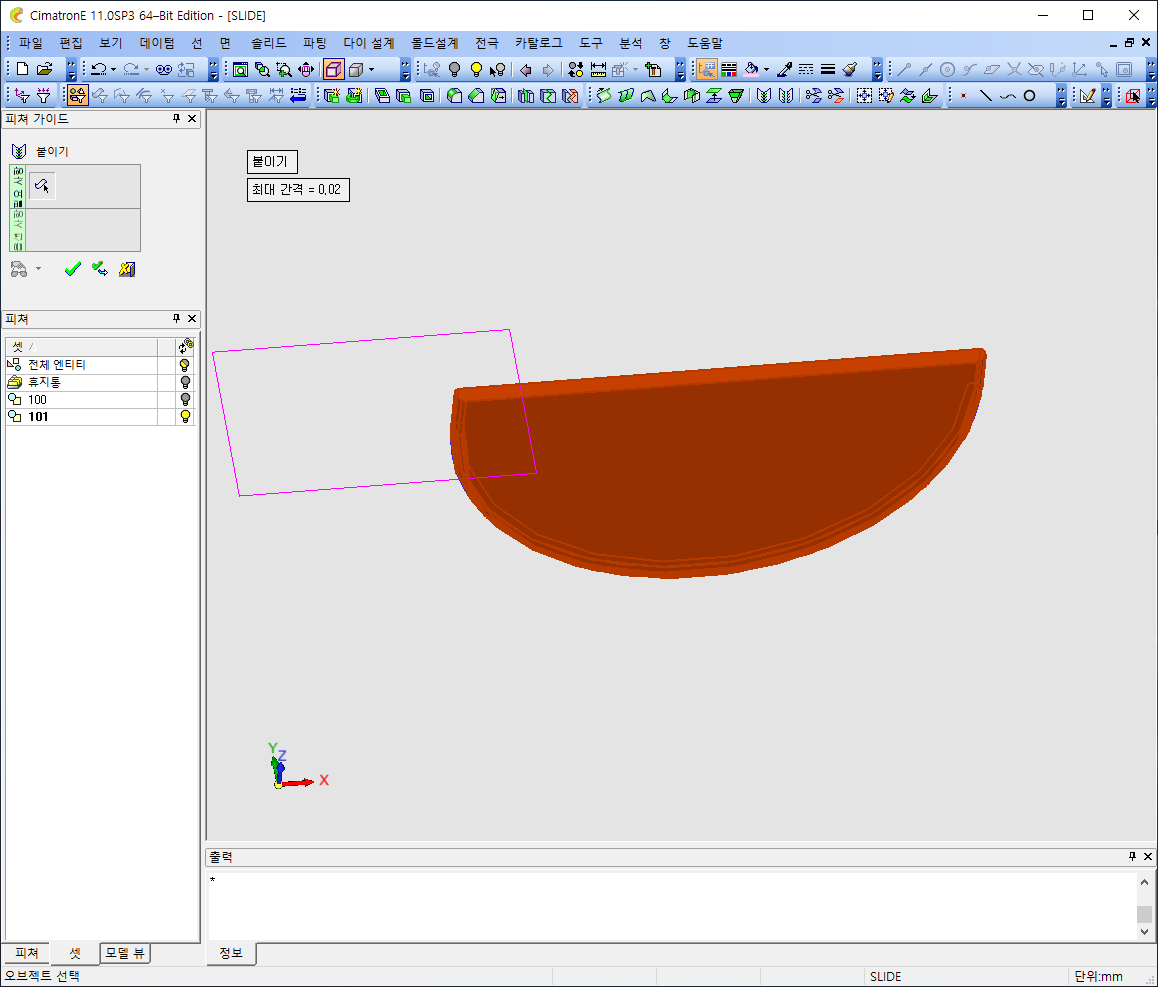

지금 보이는 모든 면을 드래그 해서 선택한후 확인버튼을 눌러주세요.



면 붙이기를 하면 이제  솔리드가 되었습니다. 솔리드가 되긴 했지만 면들중에 터진면이 있거나 중복면이 있다거나 하면 올바른 솔리드가 아니며 파일을 변환할때 제대로 변환되지가 않습니다. 확인작업을 해야 합니다.

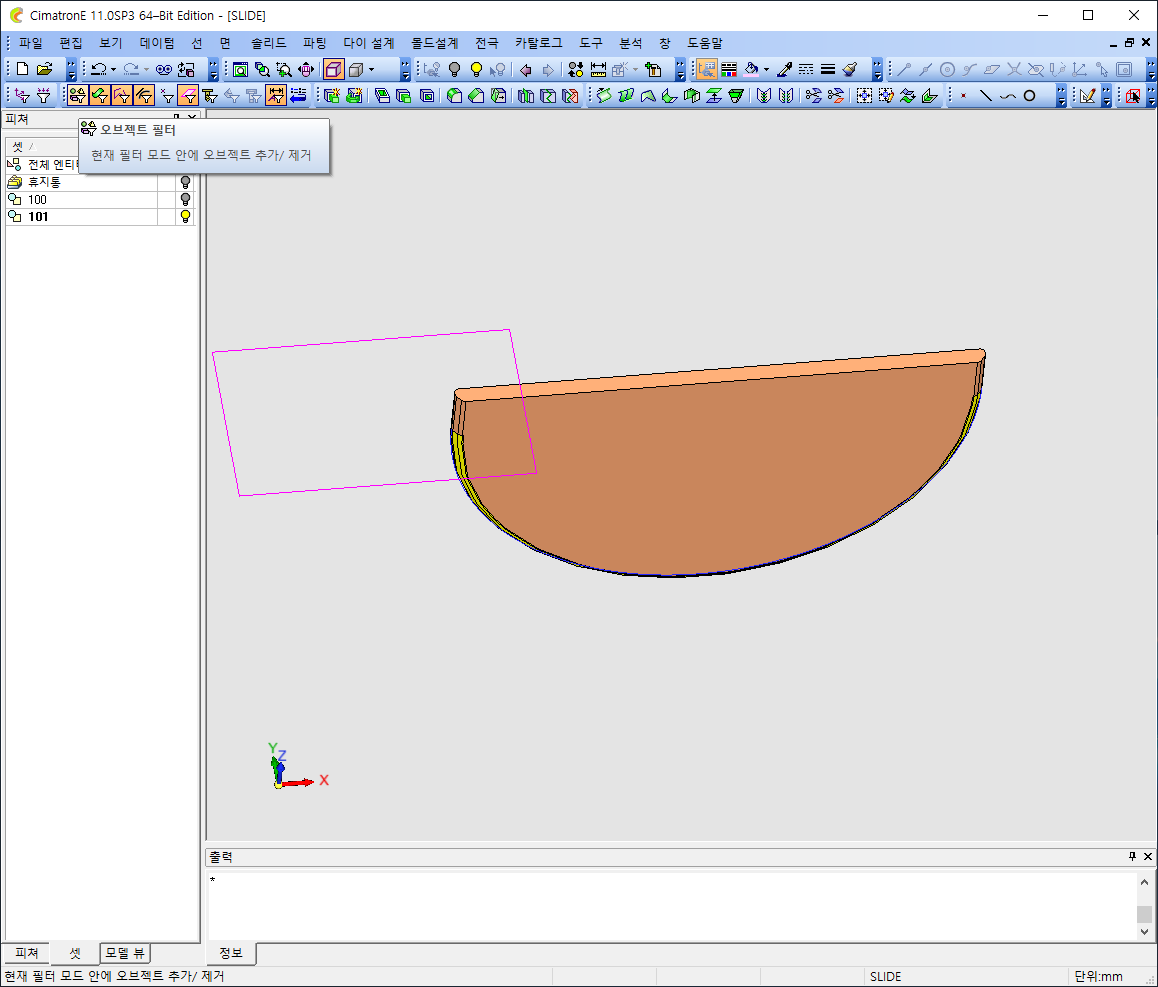

먼저 오브젝트 필터를 클릭한후

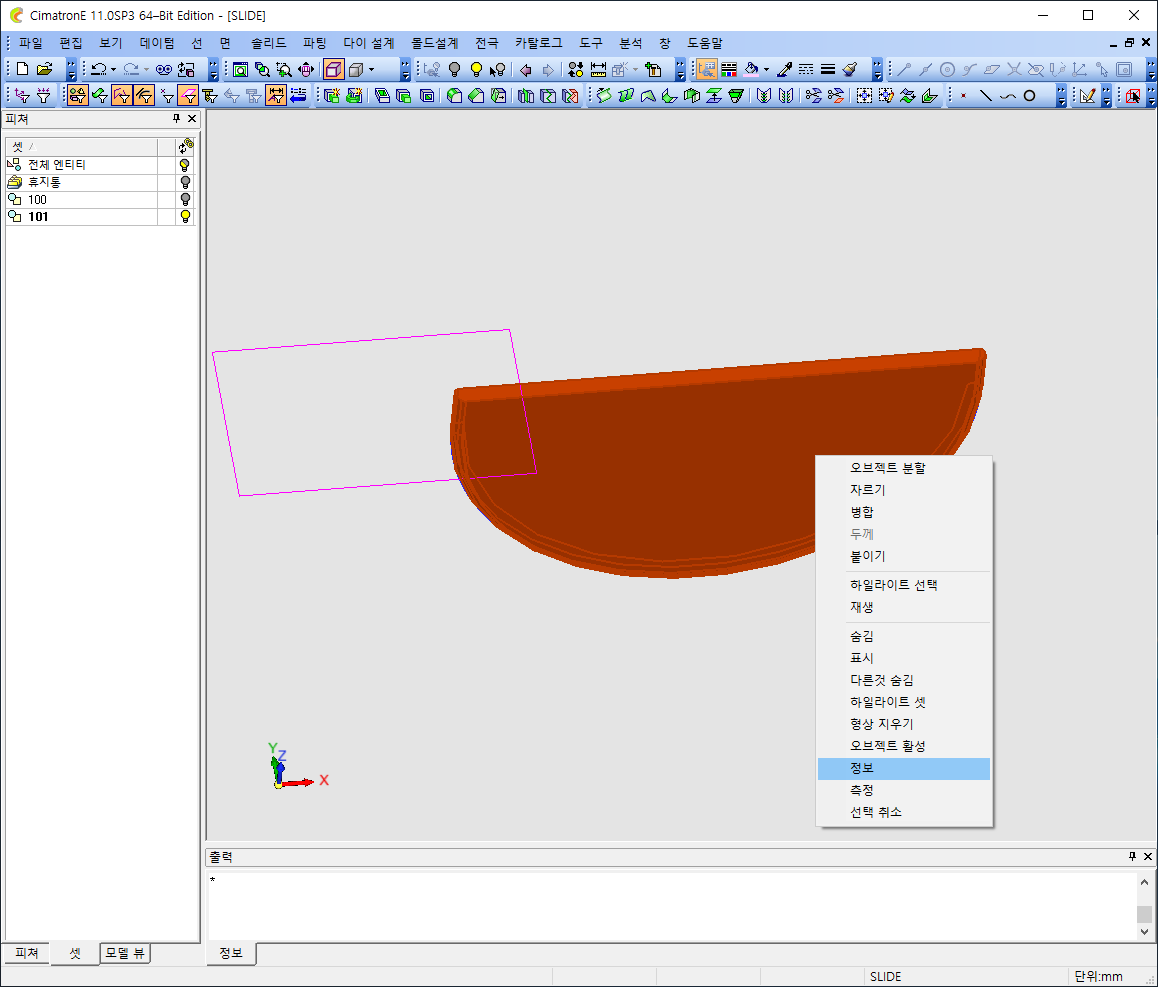

지금까지 만든 전극을 선택한후 마우스 우클릭해서 정보를 선택합니다.





위와같이 뜰겁니다. 화살표가 가리키는것을 클릭하세요. 터진면이 있는지 확인하고 있으면 표시가 나게 되어 있습니다.

저는 터진게 없다고 나오네요.





제가 임의로 면을 하나 삭제하고 다시 시도해봤습니다. 그랬더니 보이나요 터진면이 파란색 라인으로 표시가 납니다. 이것도 알아두면 유용한 정보이니 참고하세요.



이제 다이를 만들어야 합니다.

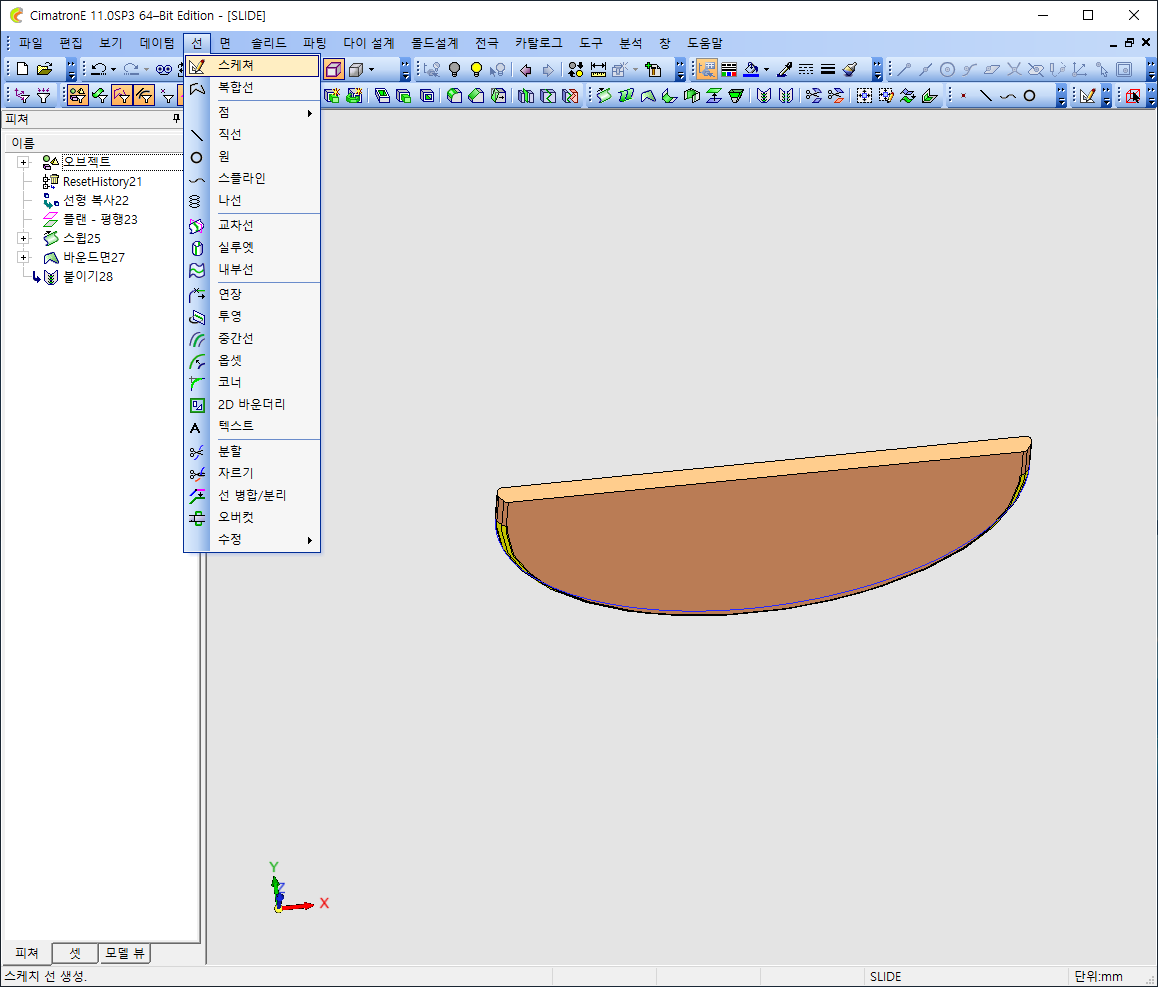

선 >> 스케치 를 클릭합니다.  그다음 아까 만든 전극의 제일 상단 평면을 클릭합니다.

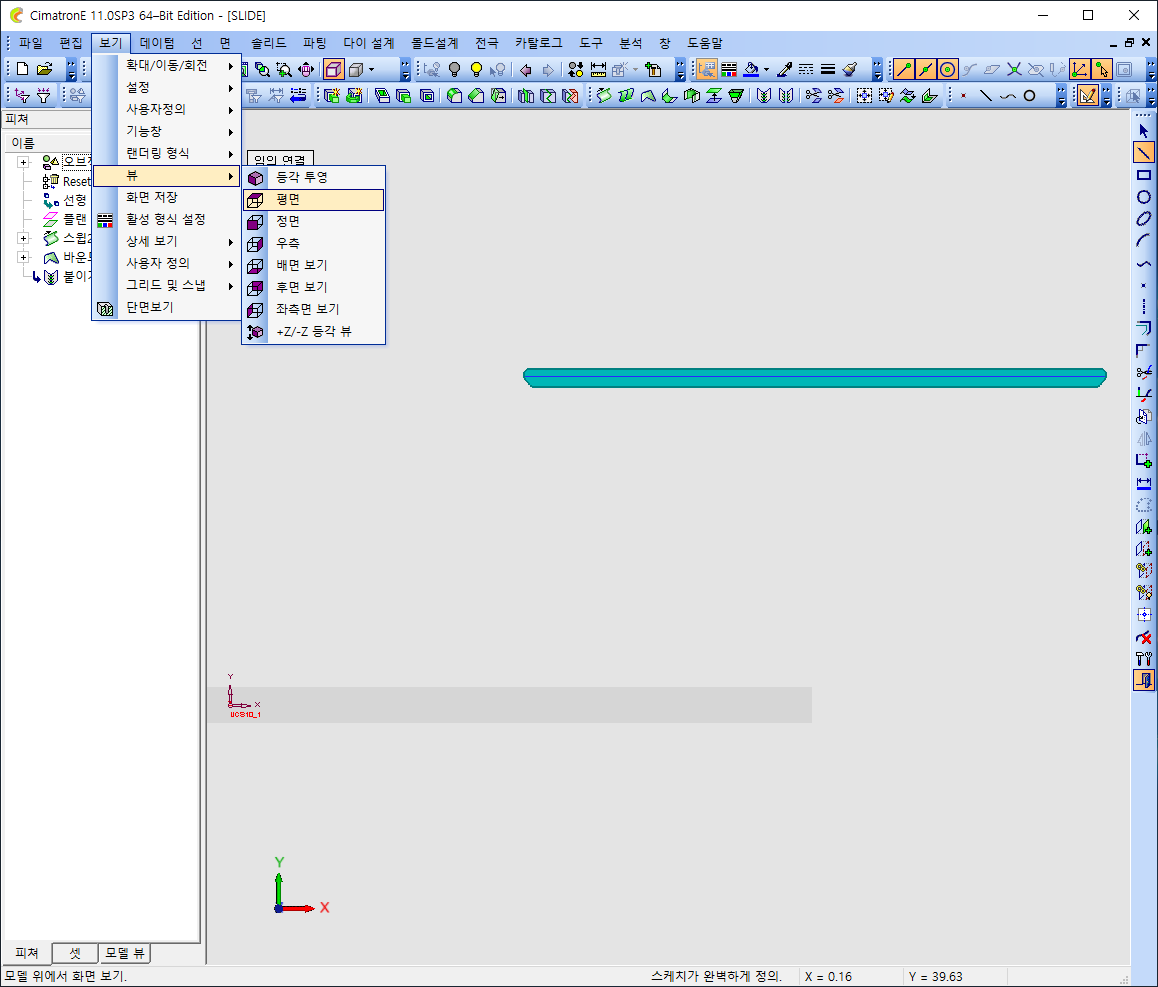

보기>>뷰 >> 평면 을 눌러서 위에서 보이도록 합니다.

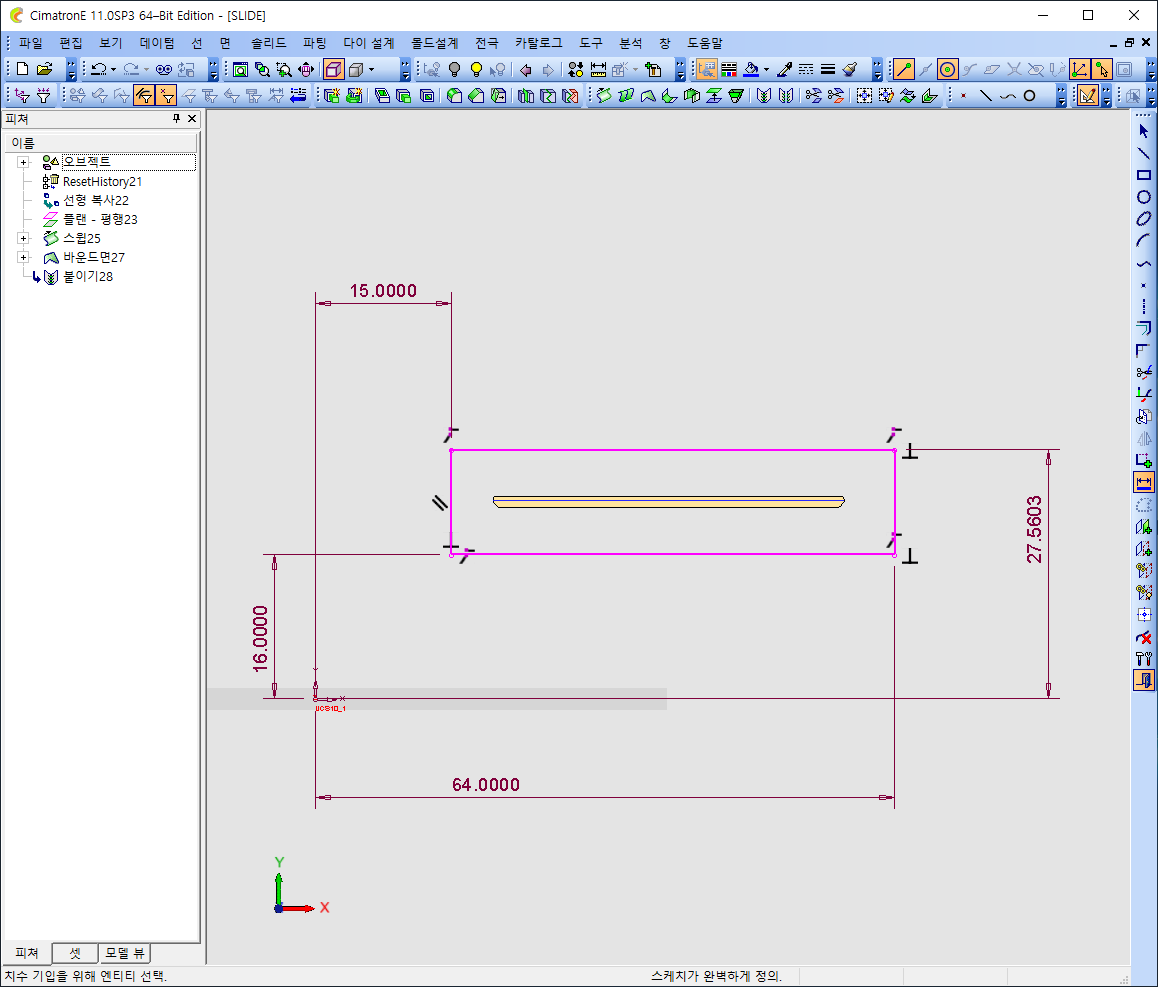

사격형을 그리는데 사각형이 최대한 전극 외곽크기와 비슷하게 그립니다. 약간의 미세한 차이는 나도 괜찮으니 최대한 외곽사이즈와 비슷하게 그려주세요.

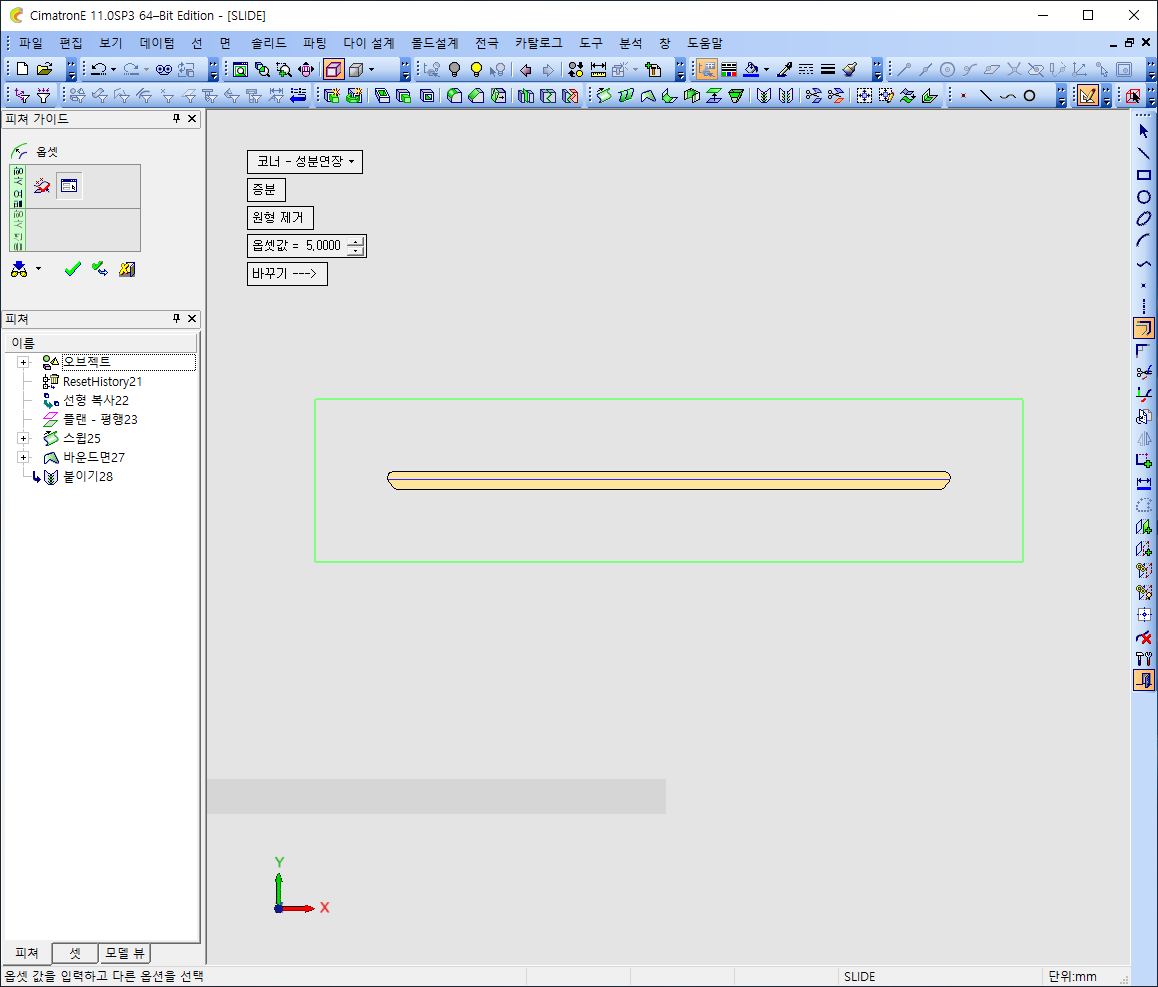

그렸다면 이제 옵셋을 5로 줍니다. 원형은 제거합니다. 대략적인 사이즈는 나왔지만

USC 기준으로 떨어지는 치수로 맞추는 작업이 남았습니다.

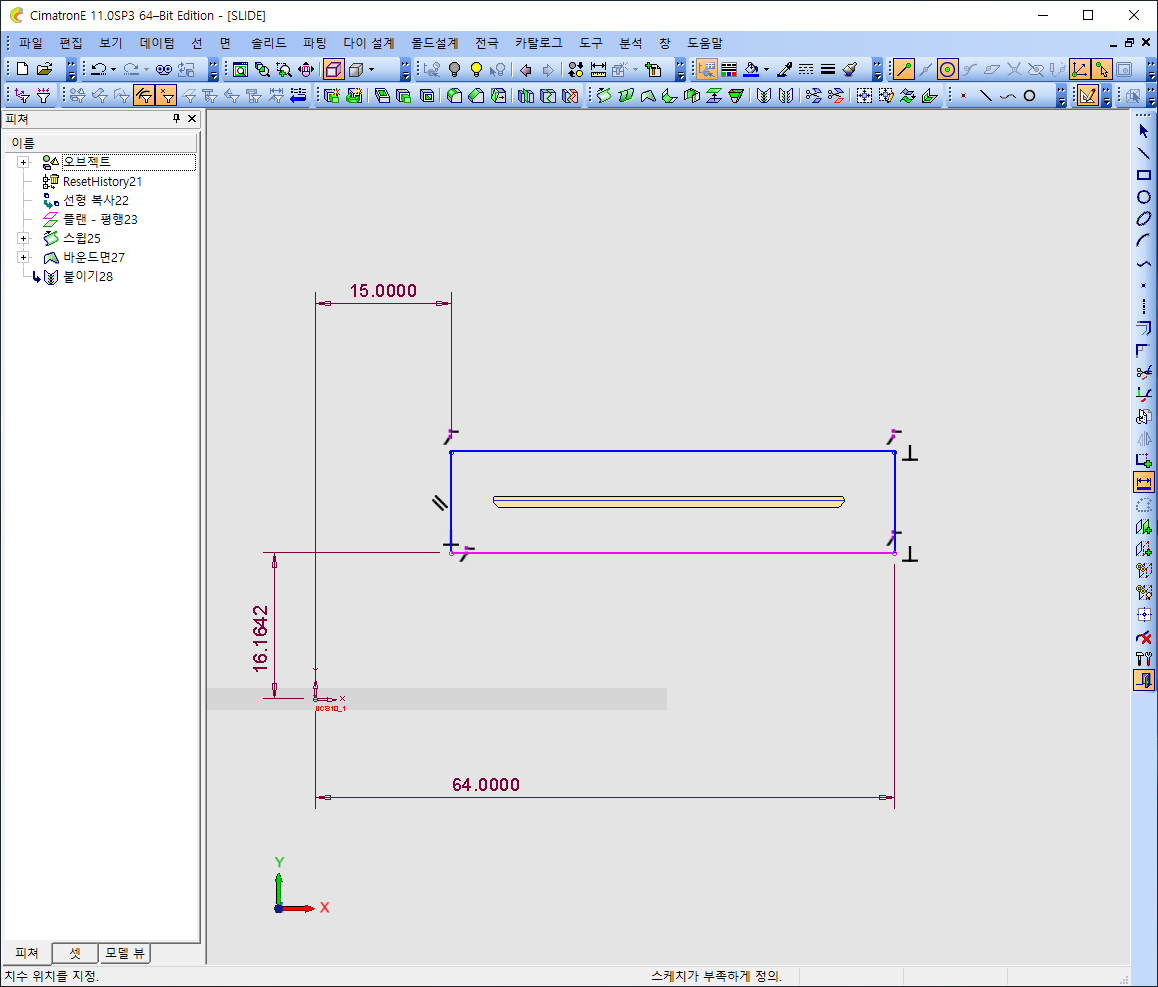

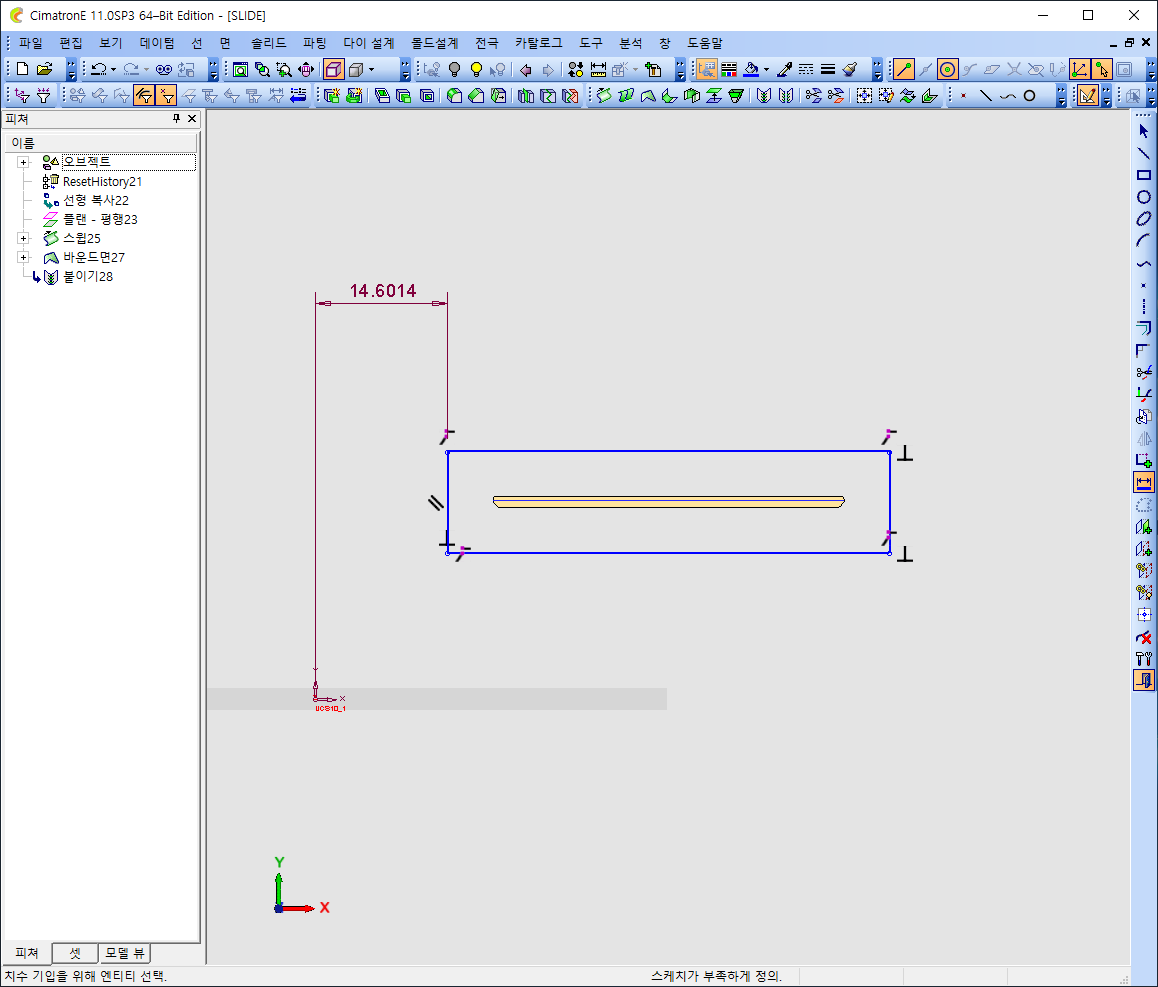

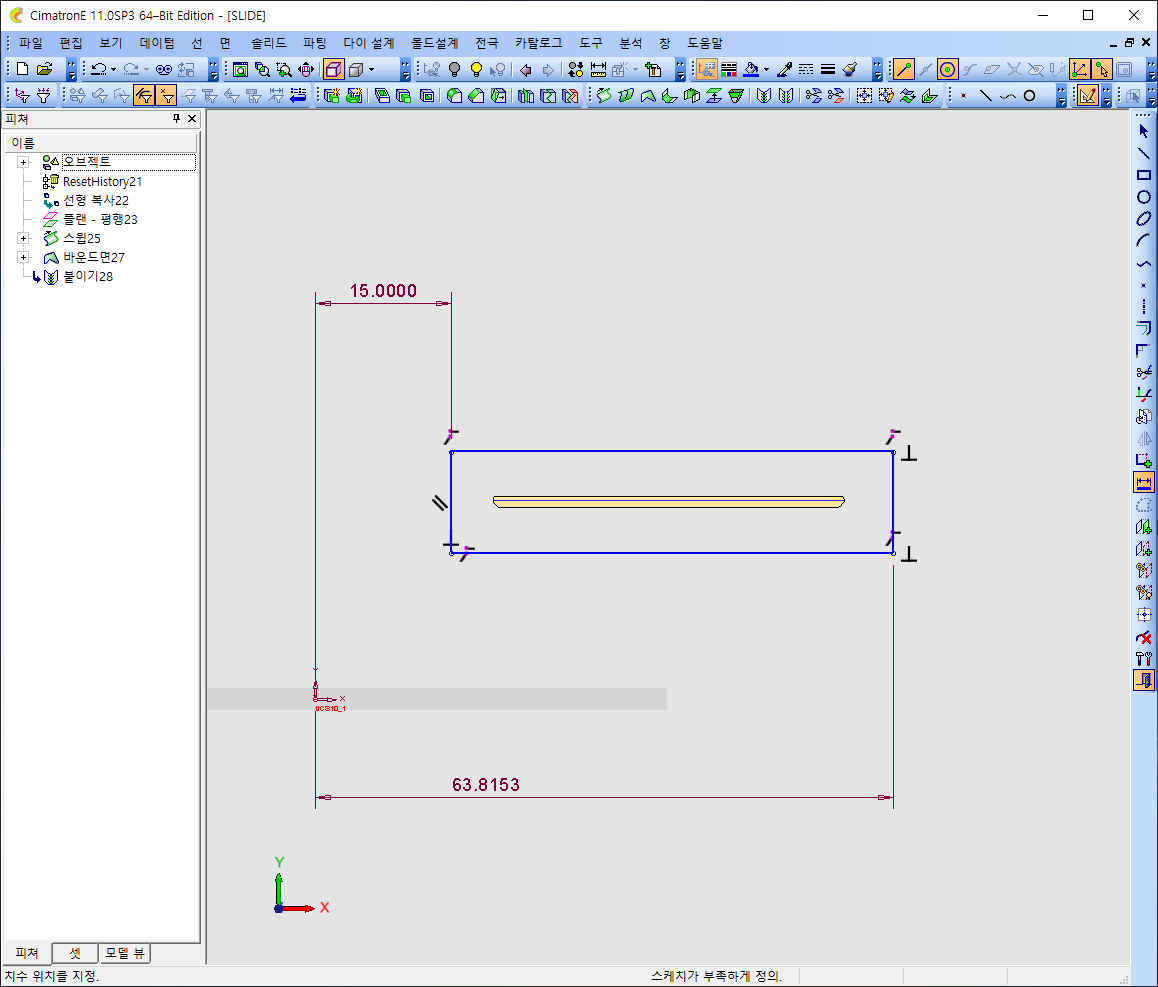

일단 X1 치수부터 확인해봅니다. UCS 에서의 거리가 14.6014 로 나오네요 반올림 해주세요. 15로 수정합니다.







X2 값도 확인합니다. 63.8153 으로 나오네요 이것도 반올림 합니다. 64 로 맞춥니다.











Y1 값도 확인합니다. 16.1642 로 나오네요. 반올림해서 16으로 맞춥니다.









Y2 값도 확인합니다. 27.5603 이네요. 반올림해서 28 로 맞춥니다.

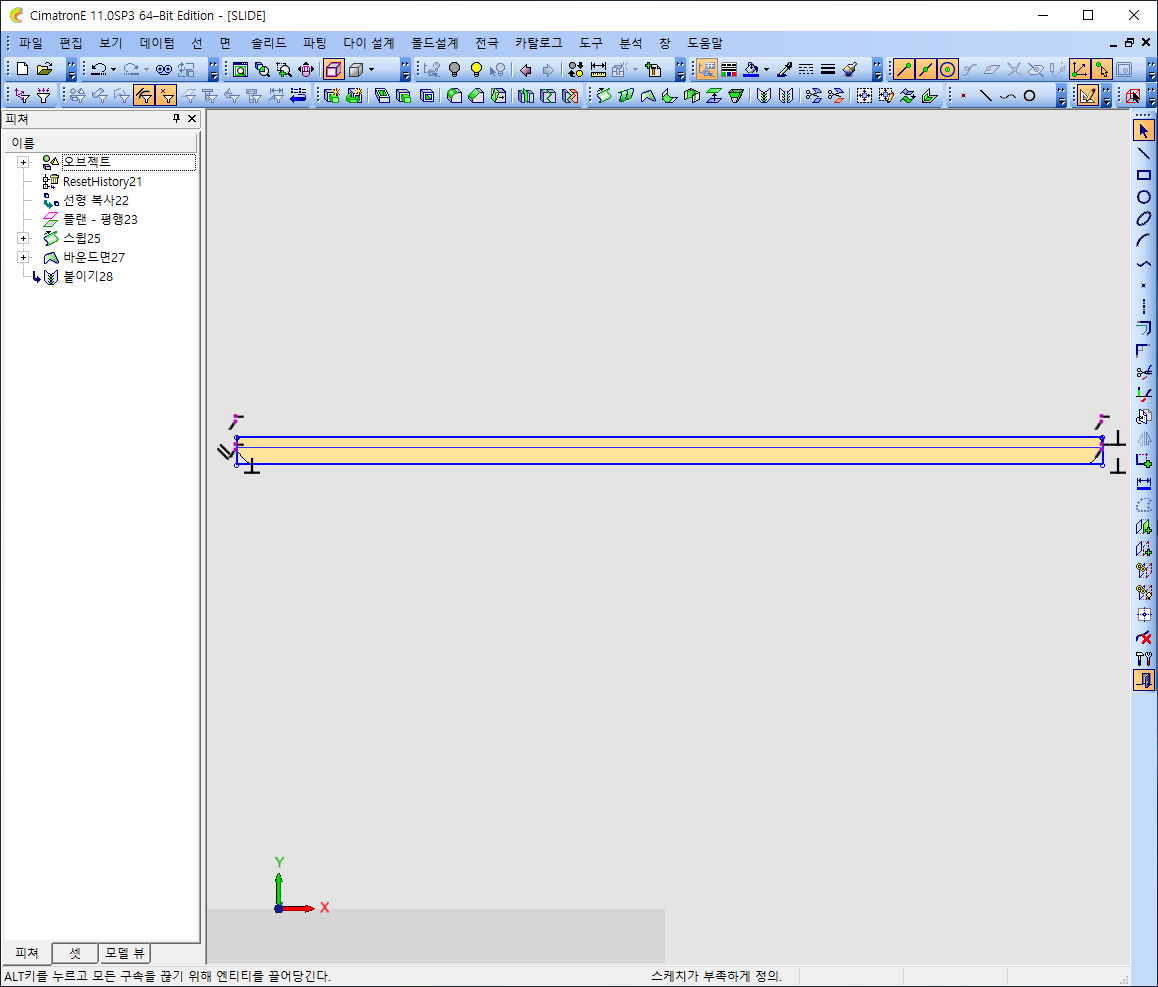

이제 스케치 종료 합니다.

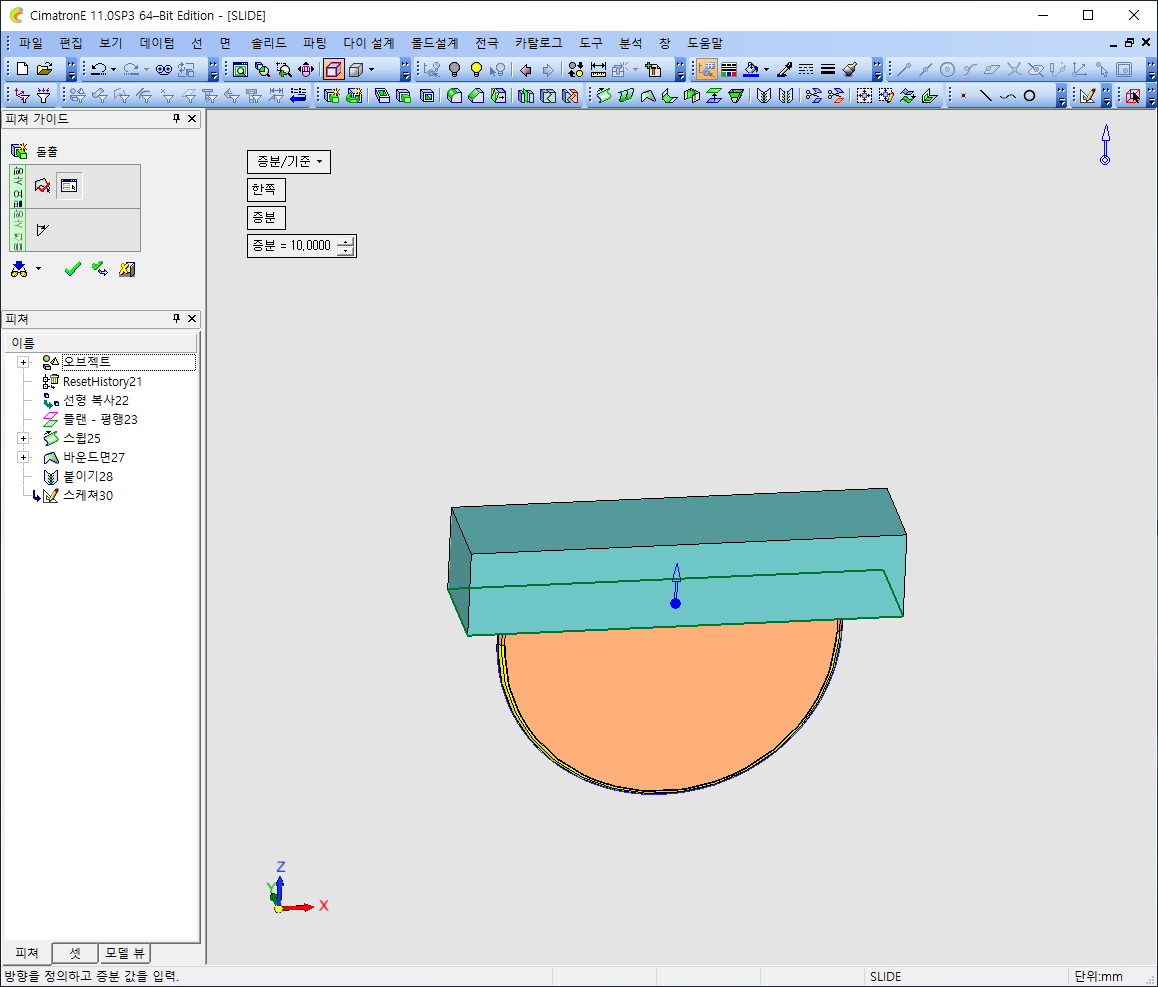

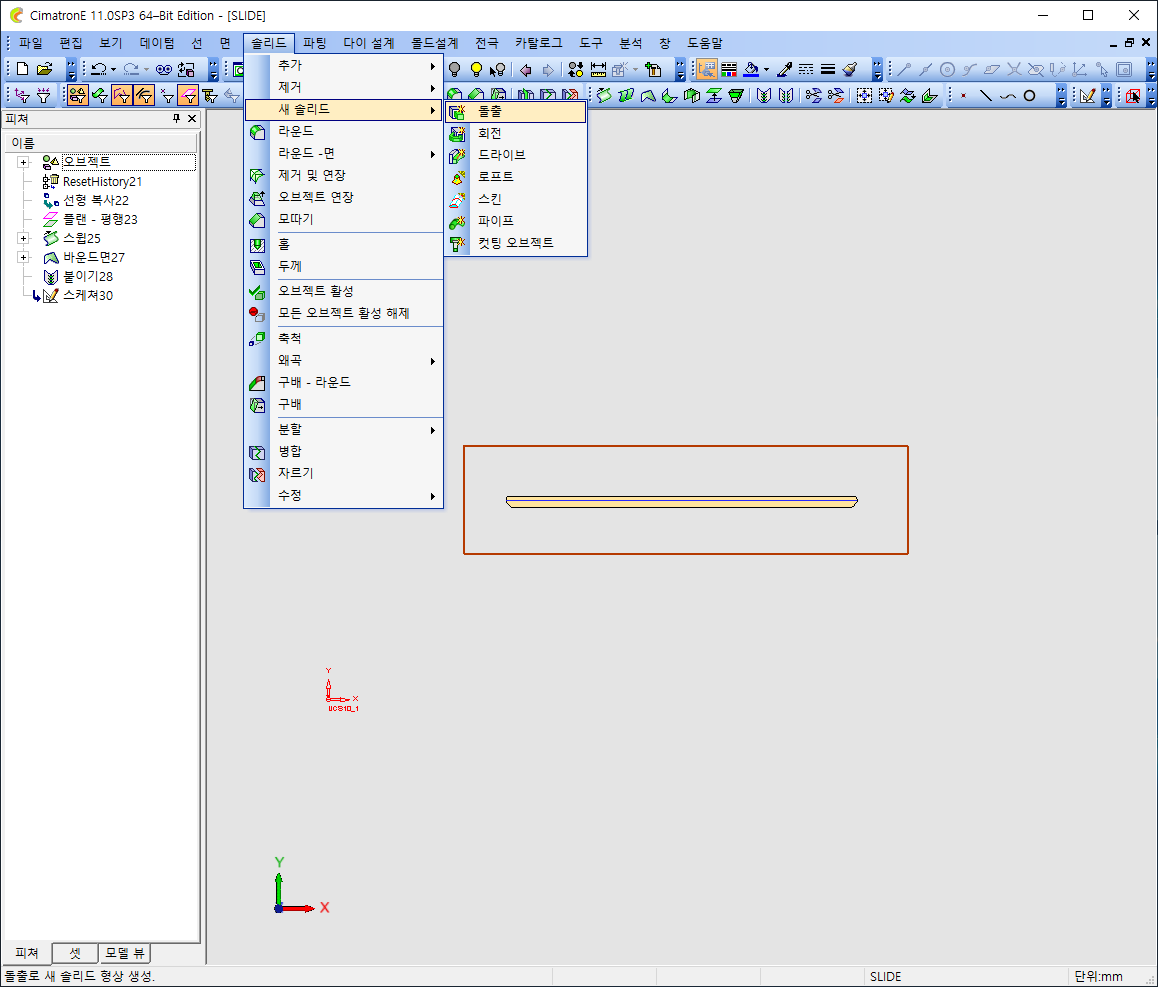

솔리드 >> 새솔리드 >> 돌출을 클릭해서 증분값을 10 을줍니다.





솔리드 >> 병합 을 클릭해서 두개의 덩어리를 하나로 합쳐줍니다.



이제 확인작업이 남았습니다. 튀어나온 다이의 사이즈를 하나하나 체크해서 학인합니다.









X1 값은 4.6 이네요 합격입니다. 합격기준은 (4.5보다는 크거나 같고 5.5 보다는 작으면 됩니다.)

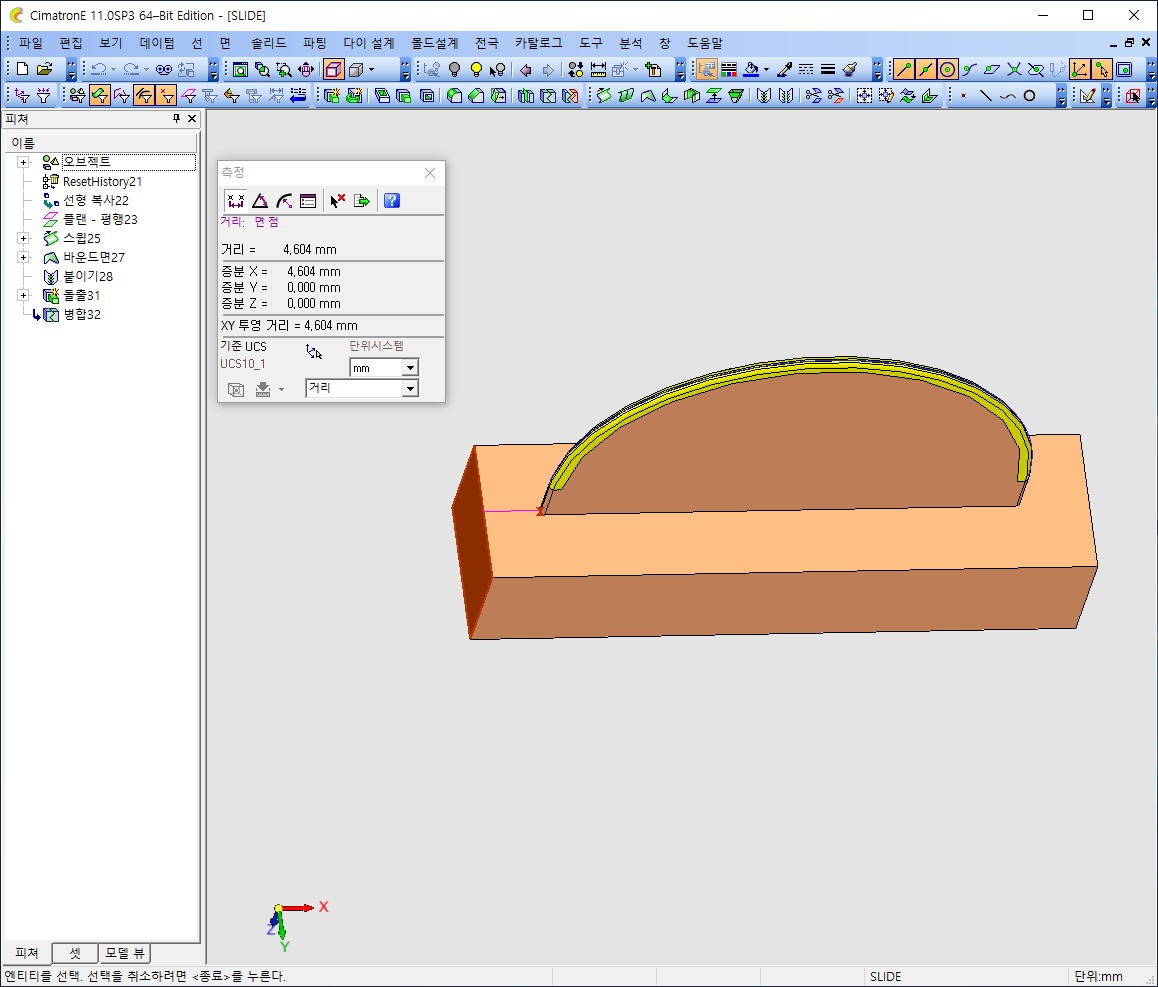

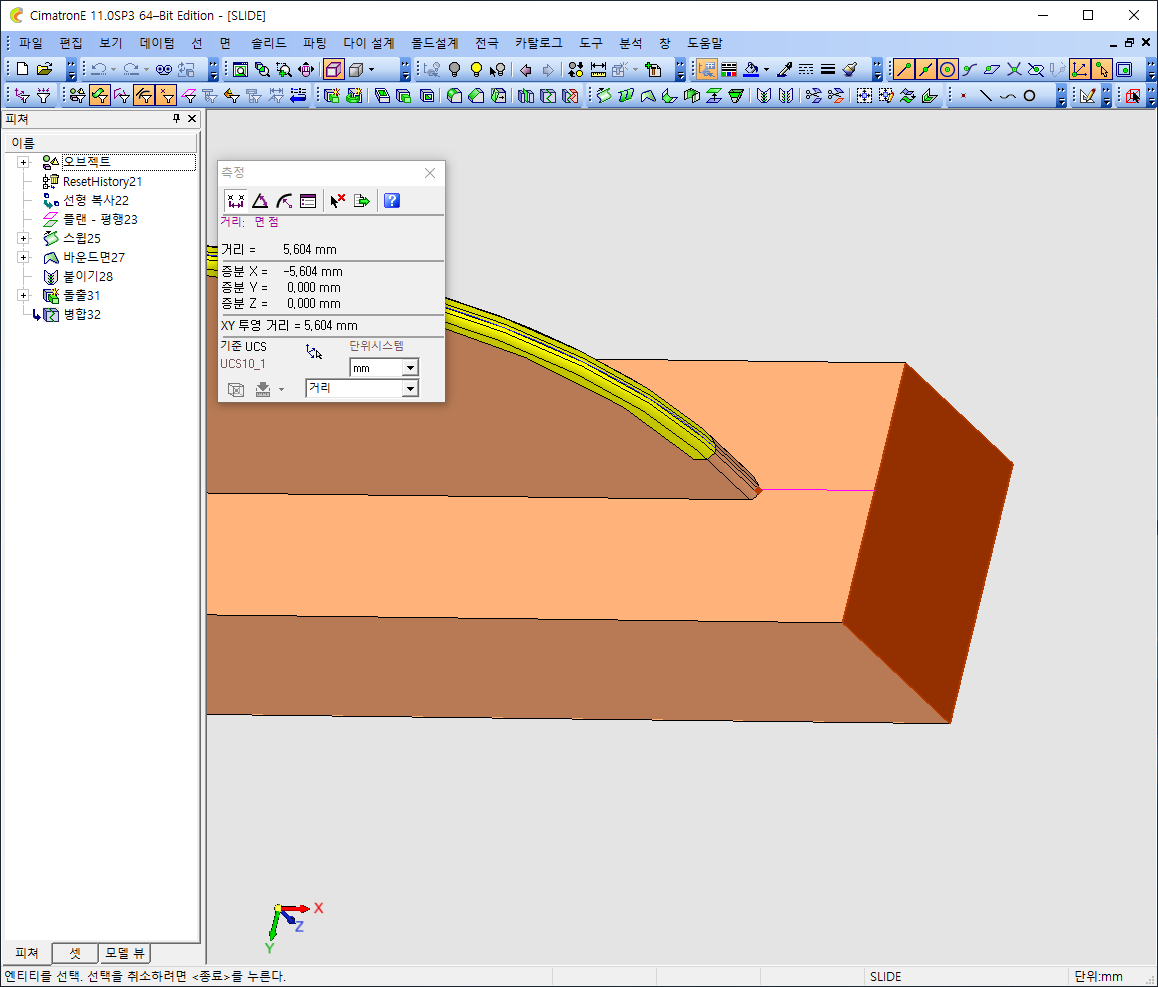

X2 값은 5.604 입니다. 약간 오버했네요. 다이를 1MM 오브젝트 연장해서 4.604 으로 만드세요.

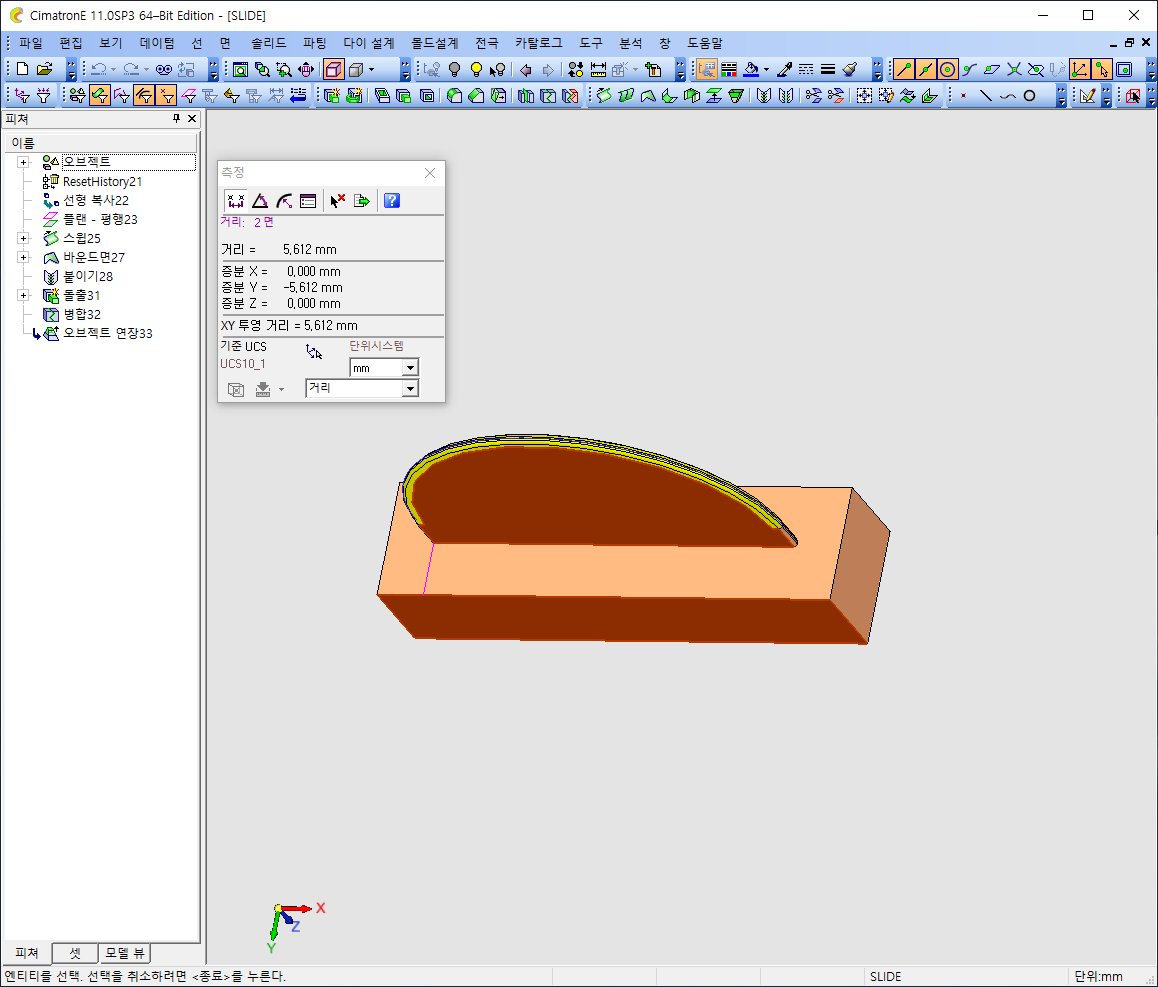

Y1 값은 5.612 입니다. 이것도 오브젝트 연장으로 1MM 줄여서 4.612 로 만드세요.





Y2 값은 5.162 입니다. 합격입니다.







이제 기준면 표시를 하도록 하겠습니다.

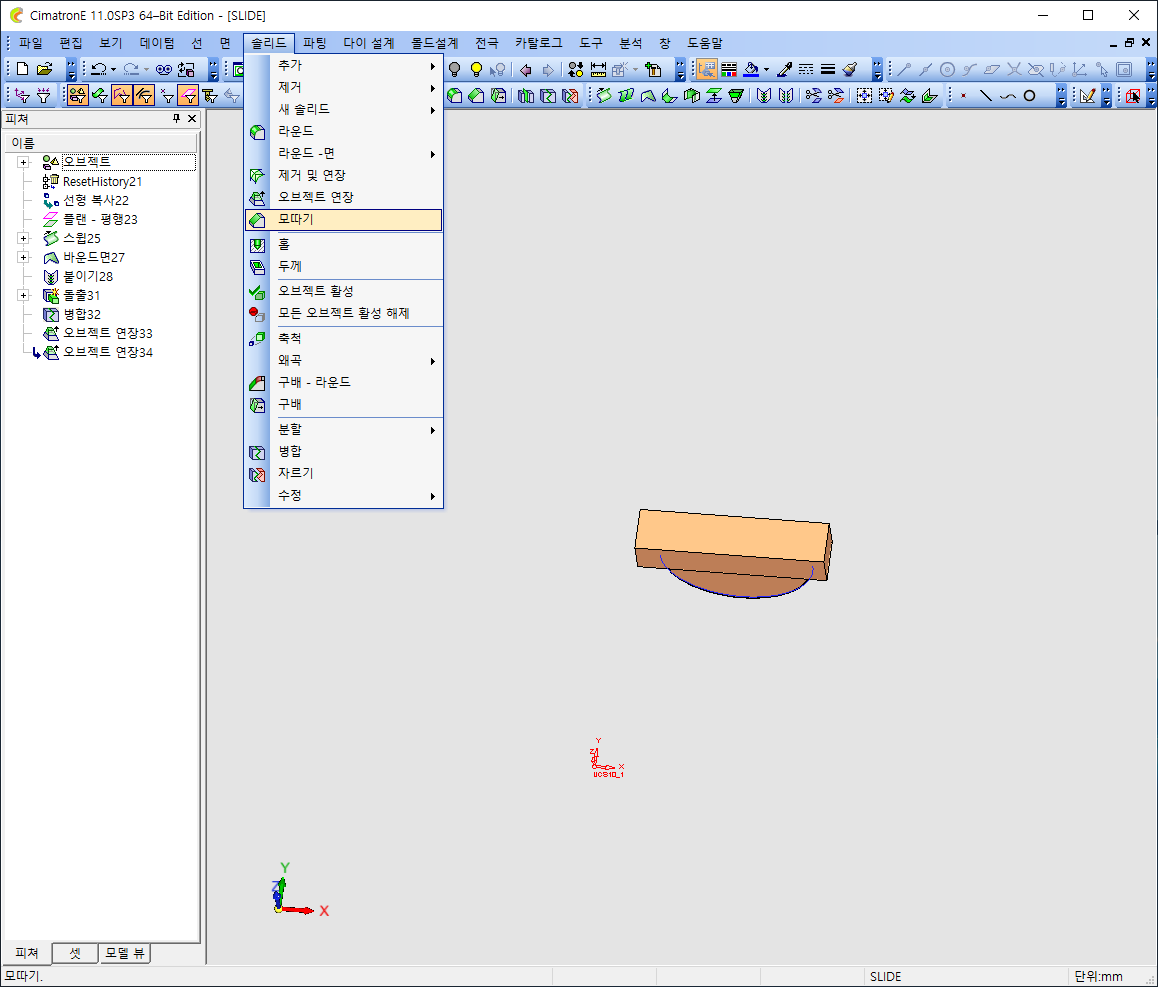

솔리드 >> 모따기를 클릭해서  UCS 와 제일 가까운 모퉁이를 C 잡아주세요.

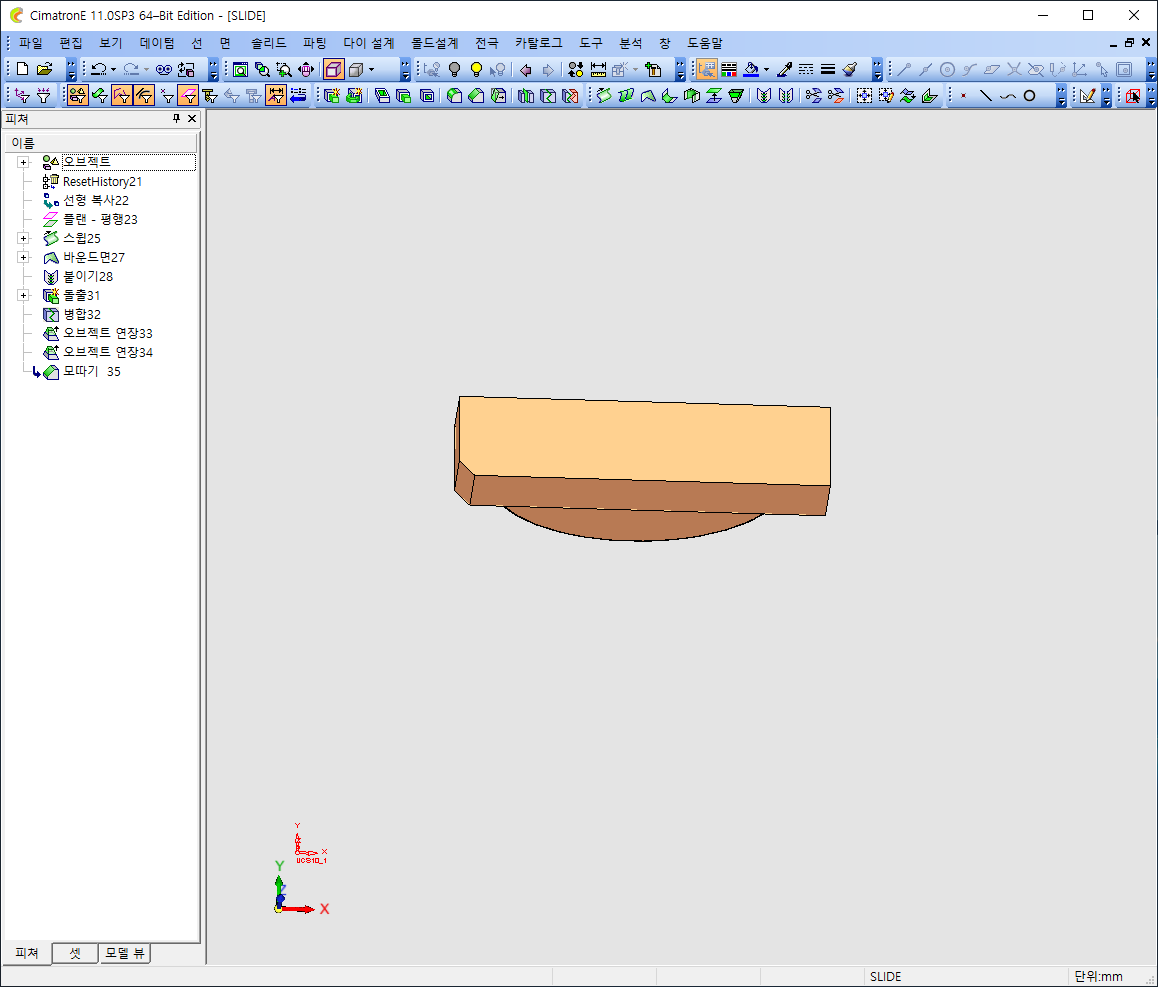

2C 잡으니 딱 보기가 좋네요. C 크기는 전극 크기에 따라서 적당히 잡으시면 됩니다. 기준면이라는 표시입니다.









전극 모델링 완성입니다.



이 전극은 매우 간단한 전극이라서 쉽게 작업한 편입니다.



전극만들때 중요포인트 몇가지 다시 한번 알려드릴께요



1) 다이는 작업 모델링 (여기서는 슬라이드죠) 상단보다 4MM ~5MM 정도는 떨어져야 합니다.

(아까 플랜을 4MM 옵셋해서 생성한것 기억하실겁니다. )



2) 다이가 튀어 나오는 양은 4.5~5.5 사이여야 합니다.



3) 다이의 네모퉁이는 UCS 기준으로 XYZ 값이 떨어지는 치수여야 합니다.

(전극 다 만드신후에 치수를 찍어보면서 확인하셔야 합니다.)



4) 다이의 높이는 10 이여야 합니다.

(아까 스케치한 사각형을 돌출할때 증분값을 10 으로 준거 기억하실겁니다.)



5) USC 와 가까운 모서리에 C 를 잡아서 기준면 표시를 꼭 해줘야 합니다.





SLIDE_EDM.elt

0.21MB





위 파일은 작업한 최종 파일입니다. 히스토리를 보면서 확인하고 싶은분은 한번 확인해보세요.





시마트론 E11 캐드 캠 에셈블리 메뉴얼 파일을 보고싶다면 시마트론 E11 메뉴얼 을 클릭하세요.





이렇게해서 시마트론 E11 을 이용해서 전극 모델링 만들기 방법에 대해 자세히 알아보았습니다. 시마트론 E11을 이용해서 전극 모델링 만들기 방법에 대해 궁금하셨던분들에게는 좋은 메뉴얼이 될것 같네요. 다음에는 더욱 유용한 정보로 찾아올것을 약속드리며 이번 포스팅은 여기까지 하도록 하겠습니다.
