시마트론 E11 카달로그 몰드베이스 Catalog 파일

이번에는 시마트론 e11 카달로그(Catalog) 파일을 올리도록 하겠습니다. 이것은 무엇이 쓰는 물건이냐 하면 몰드베이스 설계할때 꼭 필요한 파일입니다. 저는 주로 nc 작업을 하지만 때때로 간단한 사출금형을 설계할때도있는데  이때 필요한게 카달로그에 포함된 기신정기 표준 몰드베이스 파일입니다. 카탈로그 파일도 올릴테니 다운로드 하시고 몰드베이스를 만드는 방법도 알려드릴테니 정독하여 주세요. 시마트론 e11 카달로그 (Catalog)로 몰드베이스 만들기가 궁금하신 분들에게 추천합니다. 따라오세요~





만약 시마트론으로 작업지시서 프린트하는 방법을 알고싶다면 시마트론 E11 작업지시서 만들기 를 클릭하세요.











1. 시마트론 E11 카달로그(Catalog) 파일 다운로드





구글검색 잘하시는분들은 금방 쉽게 찾을겁니다.

링크 하나 알려드릴께요





https://drive.google.com/drive/folders/1qHKDnkgMECWu-oaJbHBKAI7cRiVpDuds?usp=sharing

Cimatrone_E11_Catalog - Google Drive



혹시 다운로드가 안되시면 댓글 달아주세요.

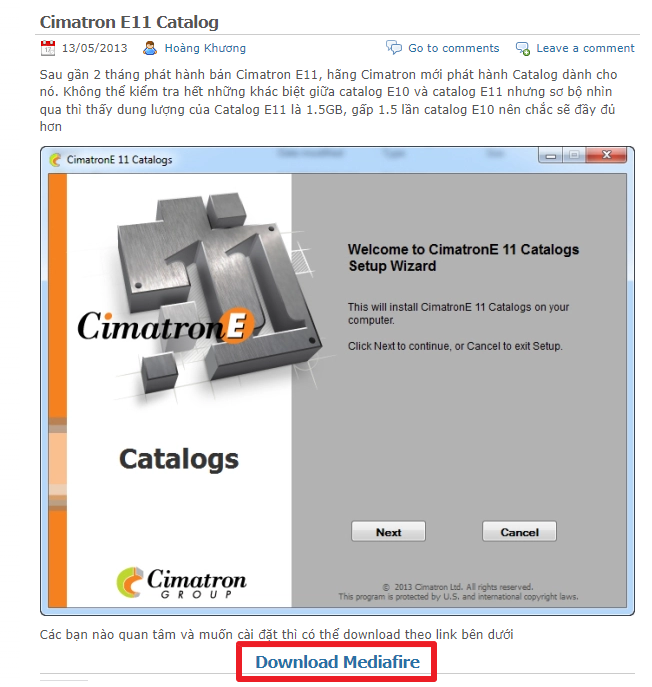

베트남 사이트 같네요. 위와같은 사이트가 뜨면 빨간색 네모를 클릭하면 다운로드 하실수가 있습니다.

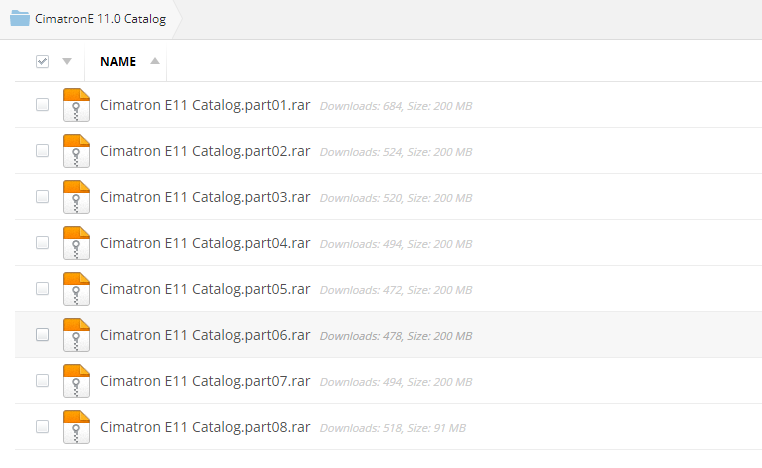

총 8개의 분할압축 파일인데 하나씩 하나씩 다운로드 하시면 다운로드가 됩니다.



혹시 접속이 안되시거나 다운로드가 안되면 댓글로 알려주세요.





2.  카달로그(Catalog) 이용해서 몰드설계하기

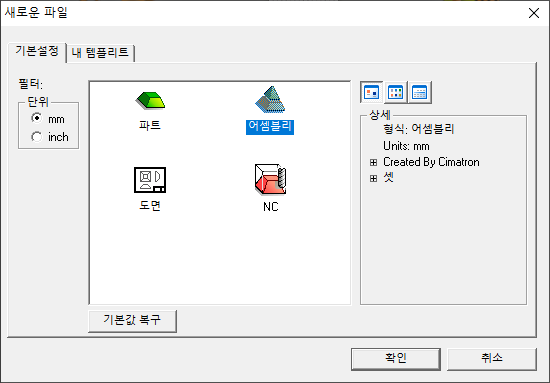

먼저 어셈블리를 하나 열어줍니다.

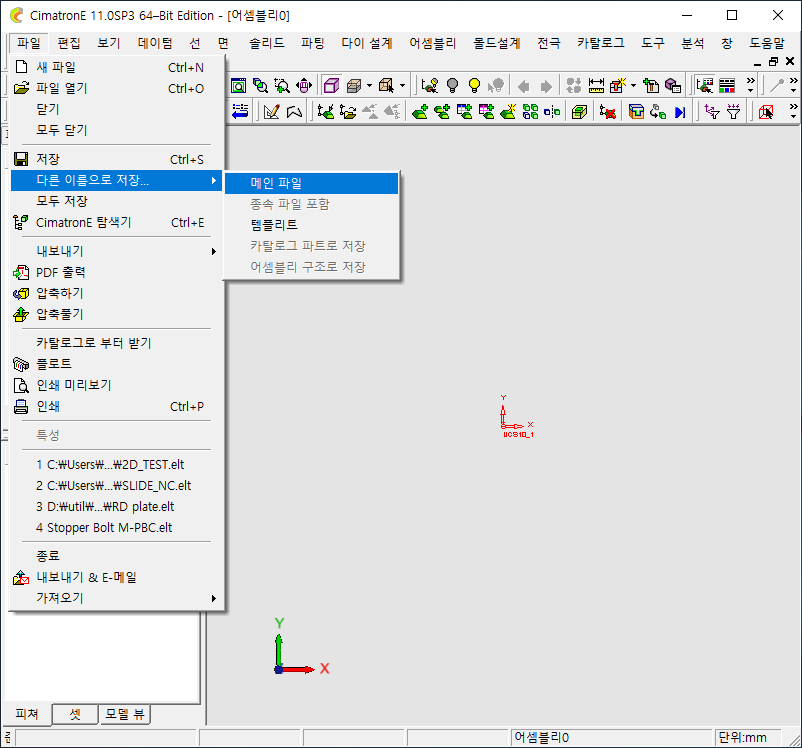

그다음 다른이름으로 저장을 해서 빈 에셈블리 파일을 컴퓨터에 저장을 합니다.

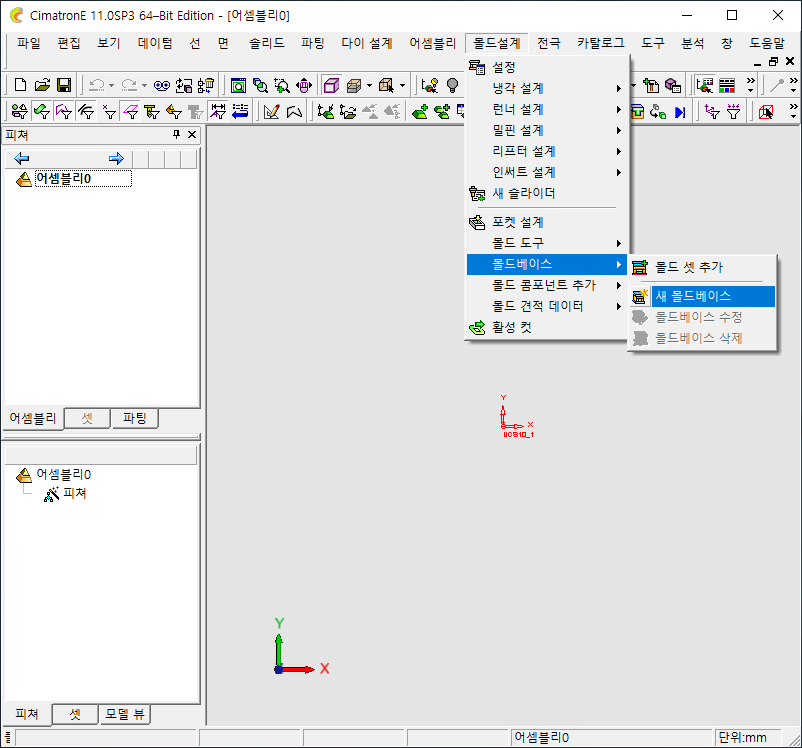

몰드설계 >>  몰드베이스 >> 새 몰드베이스

차례로 선택합니다.

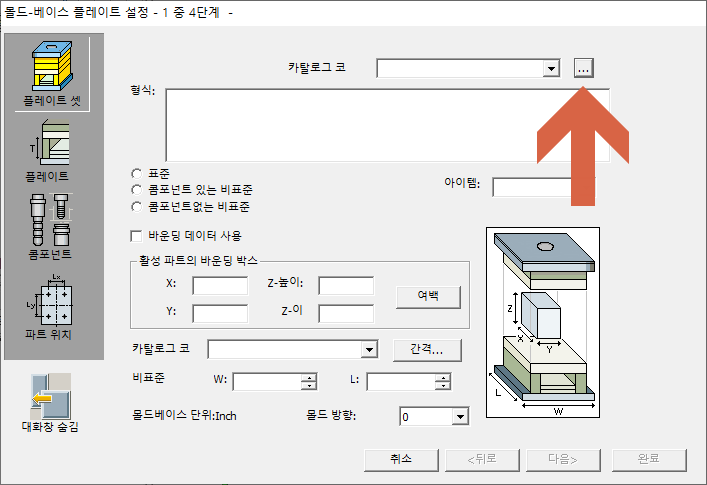

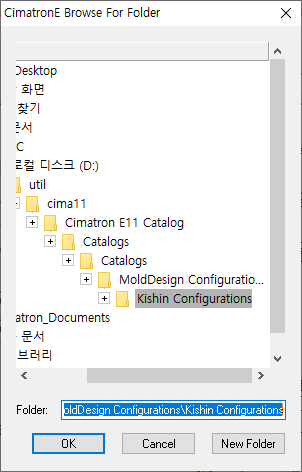

위 이미지에 보이는것 처럼 점세게 버튼을 클릭해서 아까 카달로그 파일이 저장된 폴더로 찾아갑니다. 만약 카달로그 파일을 다운로드 한후 압축풀지 않았다면 압축을 풀어 놓아야 합니다.







Cimatron E11 Catalog\Catalogs\Catalogs\MoldDesign Configurations\Kishin Configurations



위 주소로 들어가서 최종적으로 " Kishin Configurations" 폴더를 선택하셔야 합니다.







3. 몰드 베이스 SC 2030405060 만들어보기



몰드베이스 SC 2030405060  를 만든다고 가정해보겠습니다.  SC 타입은 2단금형이죠. 2단 금형중에는 가장 많이 사용되는 타입이 아닐까 생각됩니다. 몰드 설계할일이 없는 분들은 패스해주세요. 몰드 설계를 많이 하시는분들은 알아두시면 좋습니다.

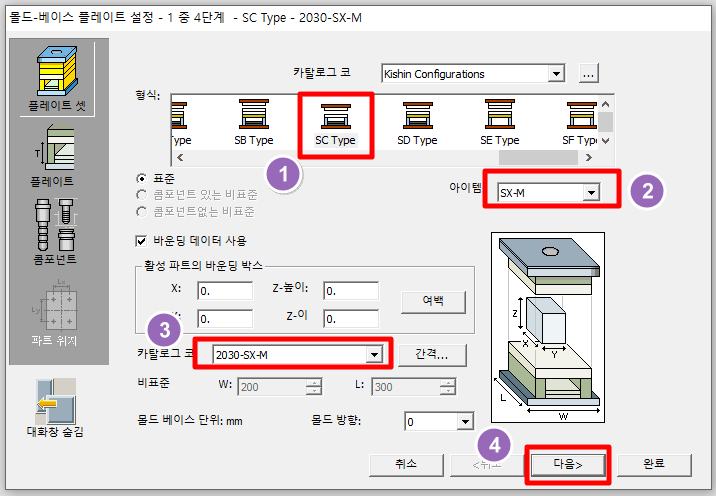

1) SC 타입을 선택합니다.

2) SX-M 을 선택합니다.

3) 2030 SX-M 을 선택합니다.

4) 다음버튼을 누릅니다.

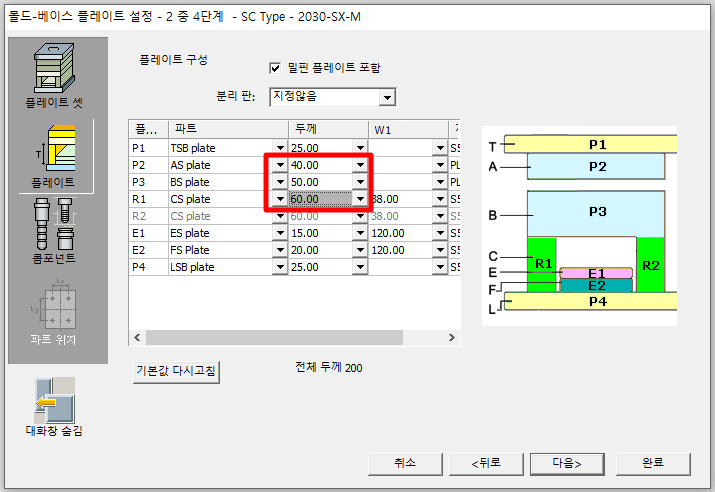

1) P2 에 40 을 입력합니다.

2) P3 에 50 을 입력합니다.

3) R1 에 60 을 입력합니다.



다음버튼을 클릭합니다.

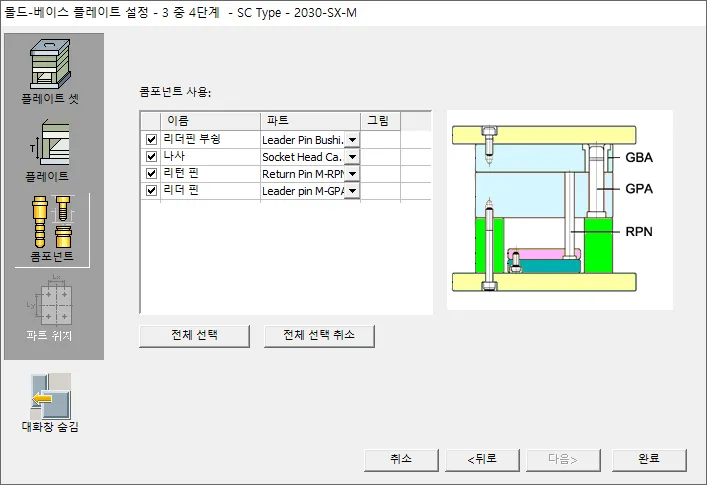

요런창이 뜨면 "완료"버튼을 눌러줍니다.

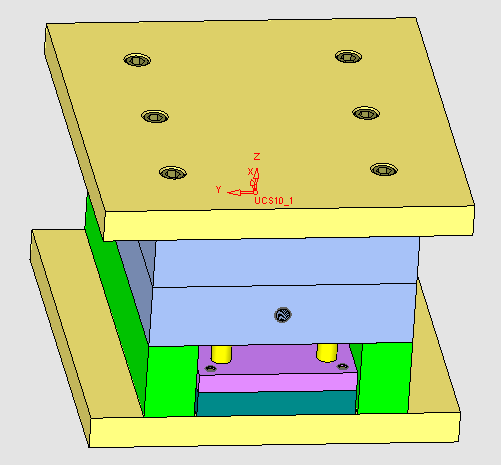

완료버튼을 누르면 자동으로 위와 같은 몰드베이스 세트를 만들어 줍니다. 다만 여기서 한가지 작업해야 할것이 있습니다.

눈으로 봐도 보이는데 상고정판과 하고정판 날개 사이즈가 좀 크게 보입니다. 이건 카달로그 파일 만들때 오류가 있는것 같습니다. 오브젝트 연장해서 조금 줄여주는 작업이 필요합니다. 실제 몰드베이스 책자에서 치수 확인해해서 그 치수만큼 줄여주면 됩니다. 시간이 오래 걸리는건 아닙니다. 그 이외에는 모두 규격대로 작업이 잘 된것을 볼수가 있습니다.





4. 몰드 베이스 FC 2030405060 만들어보기



앞에서는 2단금형의 대표격인 SC타입 금형을 예로들었습니다. 이번에는 3단금형의 대표격인 FC 타입을 예제로 들어보겠습니다. FC 2030405060 을 만들어볼께요.

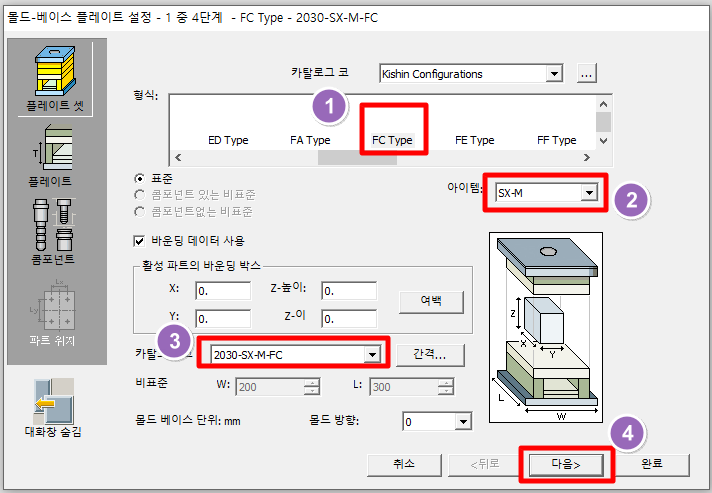

1) FC 타입을 선택합니다.

2) SX-M 을 선택합니다.

3) 2030 SX-M-FC 을 선택합니다.

4) 다음 버튼을 누릅니다.

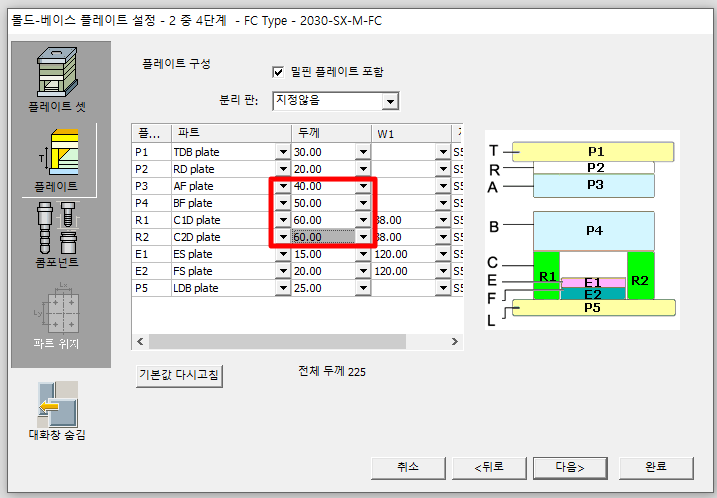

1) P2 에 40 을 입력합니다.

2) P3 에 50 을 입력합니다.

3) R1 에 60 을 입력합니다.

3) R2 에 60 을 입력합니다.



다음버튼을 클릭합니다.

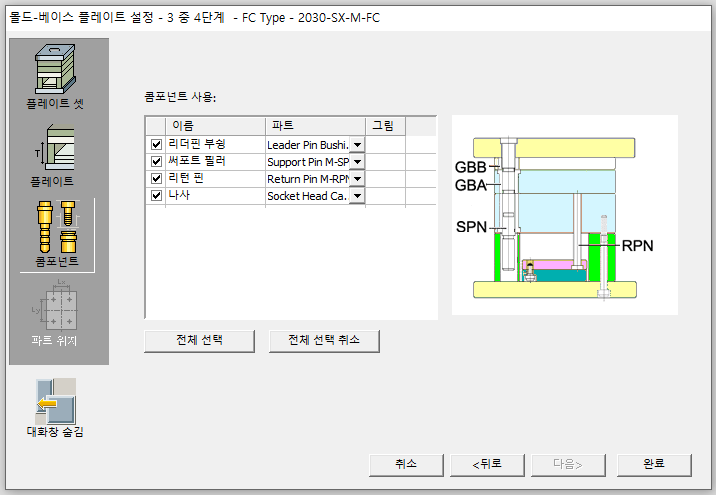

요런창이 뜨면 "완료"버튼을 눌러줍니다.

(혹시 나사 같은건 없어도 된다면 나사에 체크해제하면 됩니다.)

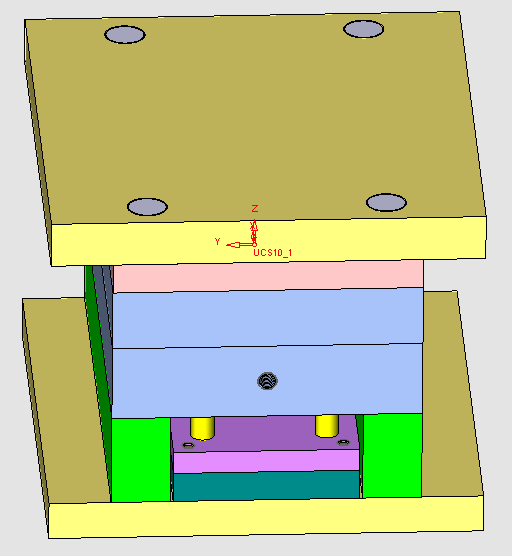

위와같이 몰드세트가 완성됩니다. 여기에서도 하고정판과 상고정판의 날개 사이즈를 줄여주는 작업만 하시면 됩니다. 육안으로 봐도 날개부분이 많이 튀어나온것을 알수가 있습니다.





만약 시마트론 단축키 설정하는 방법을 알고싶다면 시마트론 E11 단축키 설정방법 을 클릭하세요.



이렇게 해서 카탈로그를 이용해서 몰드베이스 2단금형과 3단금형을 만들어보았습니다. 다른 타입도 해보시면 쉽게 하실수가 있을겁니다. 이것저것 시도하다보면 데이터가 쌓여서 다음에 할때는 매우 쉽고 빠르게 작업이 가능합니다. 저희 업체는 소형금형을 주로 하다보니 SC 타입과 FC 타입 말고는 작업할일이 없네요. 암튼 도움이 되었으면 합니다.



다음에는 더욱 유용한 정보로 찾아올것을 약속드리며 이번 포스팅은 여기까지 하도록 하겠습니다.
