시마트론 NC 작업지시서 리포트 시트지 사용방법

이번에는 시마트론으로 NC 작업지시서  리포트 시트지를 깔끔하게 엑셀파일로 나오게 하는 방법에 대해 알아보도록 하겠습니다. 저는 금형부품 가공쪽에서 일하고 있기 때문에 전극집에서 필요한 전극작업지시서 같은 어려운것은 만들지 못하겠고 단순히 가공시간과 툴이름 그리고 공구 기장 홀더 이름 정도가 깔끔하게 나오는 작업지서가 필요하기 때문에 제가 사용하고 있는 작업지시서를 공유하도록 하겠습니다. 제가 사용하는 시마트론 버전은 E11 입니다. 참고하시기 바랍니다.



시마트론 E11에서 외줄폰트 사용하는 방법이 궁금하시다면 시마트론 한줄 폰트 사용방법 을 클릭하세요.











1. NC 작업지시서 파일 다운로드



아래 첨부한 파일은 제가 나름대로 수정해서 사용하고 있는 NC 작업지시서 입니다. 저는 캠을 직접해서 혼자 세팅도 하기 때문에 저한테 꼭 필요한 정보만 깔끔하게 나오게 했습니다. 자신의 스타일에 맞게 조금 수정해서 용하시면 될거 같습니다.



먼저 아래 첨부한 작업지시서 파일을 다운로드 하세요.



Elec_NCSetup10.xlsx

0.08MB





위 파일을 다운로드 한다음에 시마트론 작업지시서 폴더에 덮어쉬우기 복사를 해주시면 됩니다.



시마트폰이 설치되었다면 저의 경우에는



"C:\Program Files\Cimatron\CimatronE\Program\NC\Customized Reports"



중요한것은 " Customized Reports" 폴더를 찾는겁니다. 시마트폰이 설치된 경로는 컴퓨터마다 다르다는점 참고하세요.

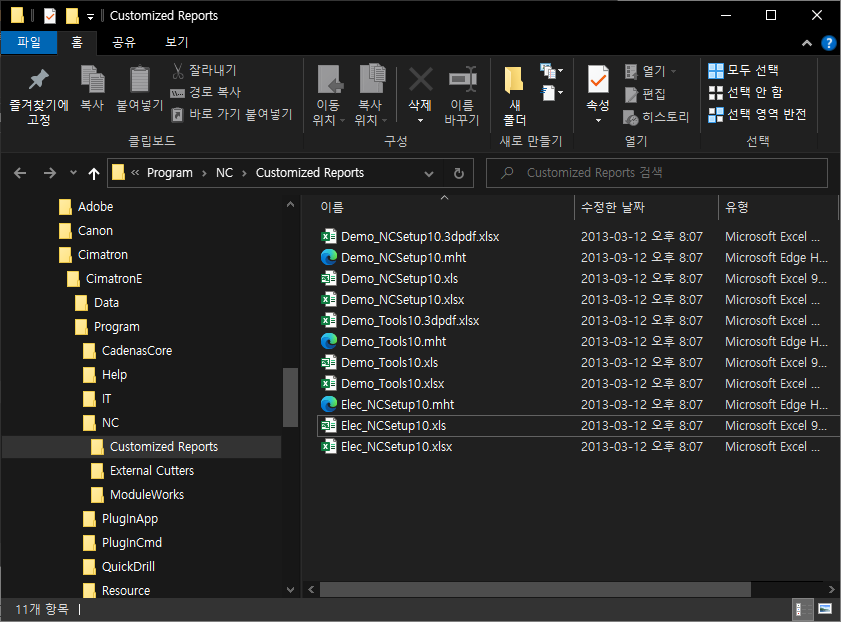

위 폴더에 가면 "Elec_NCSetup10.xls" 파일 뿐만 아니라 다른 여러가지 지시서 파일들이 있습니다. 위 이미지 처럼 여러개의 파일들이 보입니다. 여기에 아까 다운로드한 파일을 붙여넣으세요. 덮어쒸울까요 라고 물으면 예라고 하세요. 혹시나 원본을 지우고 싶지 않으신분들은 원본파일을 백업해두세요. 근데 저는 원본파일은 도저히 못쓰겠더군요. 불안하면 백업을 꼭 해놓으세요.







2. NC 작업지시서 출력하기



이제는 다운로드한 NC 작업지시서를 적용해서 출력하는것을 해보도록 하겠습니다. 먼저 시마트폰으로 캠 작업한 NC파일을 하나 불러와주세요.

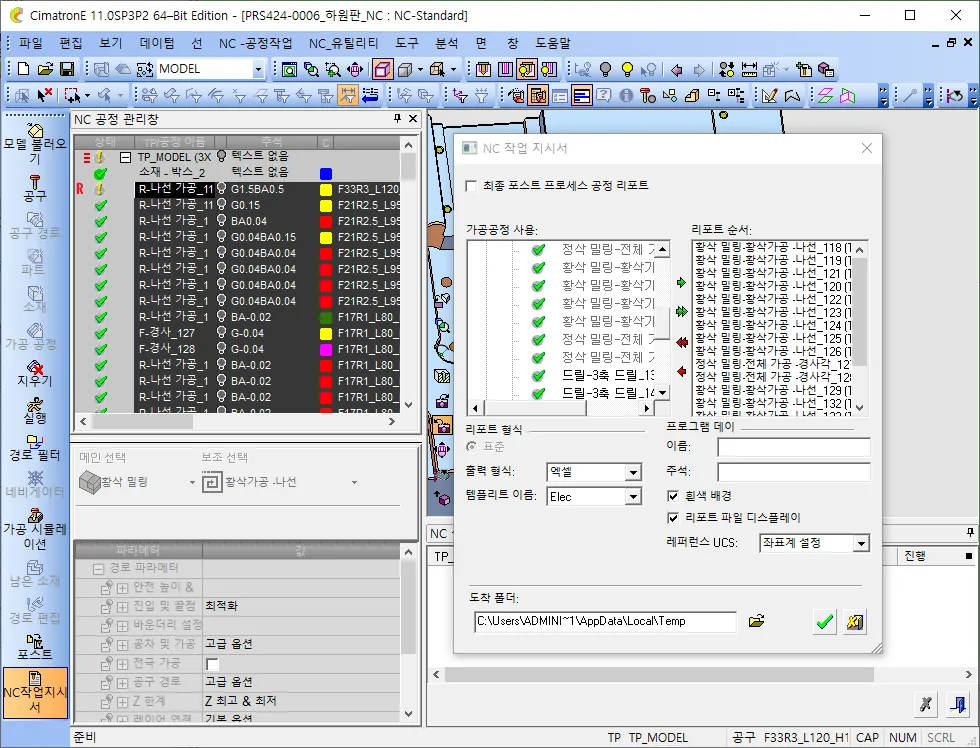

1) 먼저 출력하고자 하는 공정들을 모두 선택한후 왼쪽 메뉴에서 "NC작업지시서"를 클릭하세요.

2) 출력형식은 "엑셀" 으로 선택하세요.

3) 템플리트 이름은  "Elec" 으로 선택하세요.

4) 확인버튼 클릭하세요.

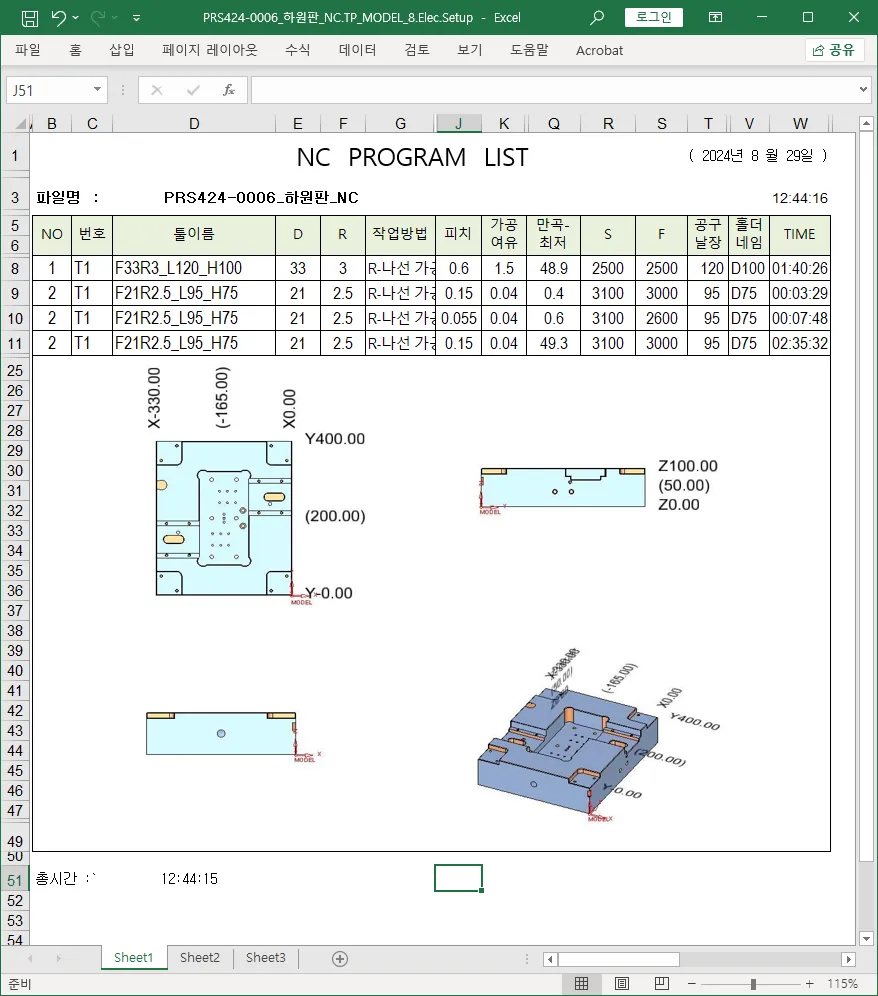

위 순서대로 실행하면 아래와 같이 엑셀파일이 출력됩니다.





그러면 위와 같은 엑셀파일이 뜨게 됩니다. 원래는 공정이 더 많이 나오는데 그림이 다 보이게 하기 위해서 몇개 행을 숨겼습니다.  일단 제가 사용하는데는 문제가 없고 매우 깔끔해서 저는 너무 만족하면서 사용하고 있습니다. 엑셀을 잘 만지시는 분들은 자신의 스타일에 맞게 수정해서 사용하시면 될것 같습니다.





아래는 제가 예전에 만들어놓은 동영상인데 참고해보세요









이렇게 해서 시마트론 E11 에서 NC 작업지시서 사용방법에 대해 알아보았습니다. 만약 전극 가공을 주로 하시는 분이라면 시트지가 마음에 들지 않을겁니다. 전극 시트지는 좀더 복잡하더군요. 어떤분은 매크로를 이용해서 쉽게 사용하도록 나름대로 잘사용하시는 분들도 계시던데 저는 그정도 까지 적용하기에는 실력이 안됟더군요. 전극가공을 하지 않는분들이라면 이정도 시트지 정도면 사용하는데 문제가 없을거라 봅니다.  홀더이름 날장 공구파이 피치 회전수 피드 등 필요한 정보는 다 있습니다.



다음에는 더욱 유용한 정보로 찾아올것을 약속드리며 이번포스팅은 여기까지 하도록 하겠습니다. 오늘 하루도 행복하세요~^^
