이번에는 시마트론 E11 으로 2D DWG 캐드 도면 불러와서 글자가공 하는 방법에 대해 알아보는 시간 가지도록 하겠습니다. 항상 3D 모델링 파일을 주면서 가공하라고 하지는 않습니다. 간혹 2D 캐드도면을 던져주면서 가공하라고 할때도 종종 있습니다. 그런 상황에 대비해서 오늘 미리 확실하게 공부하시기 바랍니다. 시마트론으로 2D DWG 캐드 도면을 가져와서 글자 가공하는 방법 시작하도록 하겠습니다.



만약 시마트론 한즐 글자 입력하는 방법에 대해 궁금하시다면 시마트론 한즐폰트 사용방법 을 클릭하세요.

















1. 2D 도면 글자 분해 작업











예시를 들어볼께요.

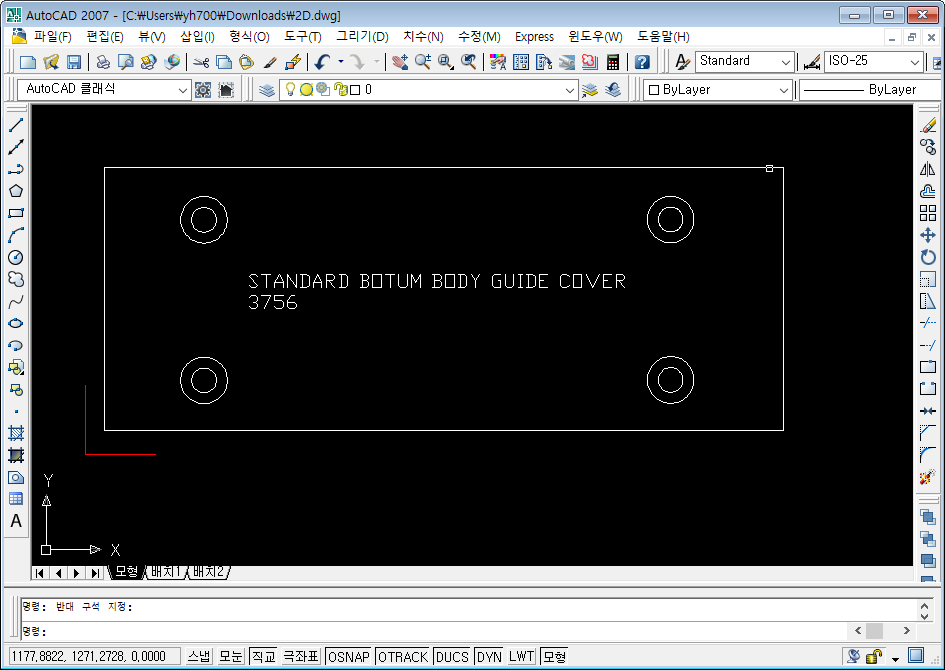

업체에서 위와같은 2D 캐드도면을 주면서 글자 가공을 해달라고 요청받았습니다.



먼저 캐드 도면을 열어줍니다. 텍스트의 경우 변환하면 선으로 인식되지가 않기 때문에 텍스트를 분해해줘야 합니다.







먼저 텍스트를 선택합니다.

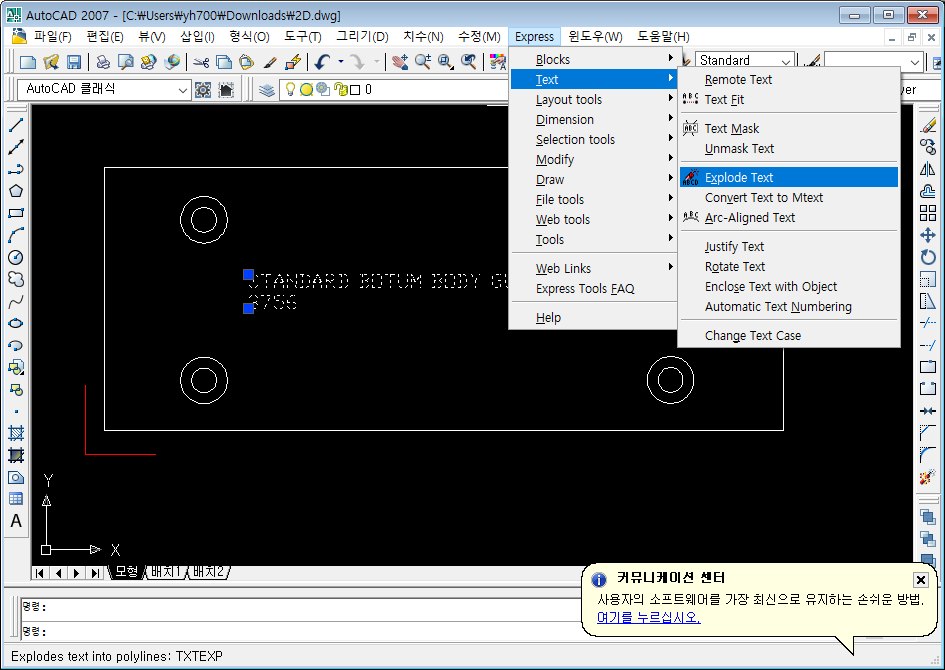

상단 메뉴에서 EXPRESS >> TEXT >> EXPLODE TEXT 를 차례로 선택합니다.



저는 캐드 2007 버전을 사용하고 있습니다. 다른분들은 아마 좀더 높은 버전의 캐드를 사용하지 않을까 생각되네요. 암튼 "EXPLODE TEXT" 명령으로 글자를 분해 하는것이 중요 포인트 입니다.



만약 상단메뉴에 EXPRESS 항목이 안뜬다면 캐드 설치할때 기본형으로만 설치해서 그렇습니다.



해결방법은



Windows 제어판에서 프로그램 및 기능을 엽니다.
1) 프로그램 수정/변경을 위해 AutoCAD를 두 번 클릭합니다.
2) 설치 창이 나타나면 기능 추가 또는 제거를 클릭합니다.
3) 프로그램 기능 목록에서 Express Tools를 선택합니다. 팁: AutoCAD 버전에 따라 다음을 한 번 또는 두 번 클릭하여 기능 목록을 찾아야 할 수 있습니다.
4) 업데이트 또는 다음을 클릭하여 작업을 완료합니다.



이도 저도 안되면 캐드를 프로그램 삭제한후 다시 설치합니다. 설치할때 옵션을 잘보면서 "EXPRESS TOOL" 에 체크를 꼭 하시고 설치를 하시면 됩니다.

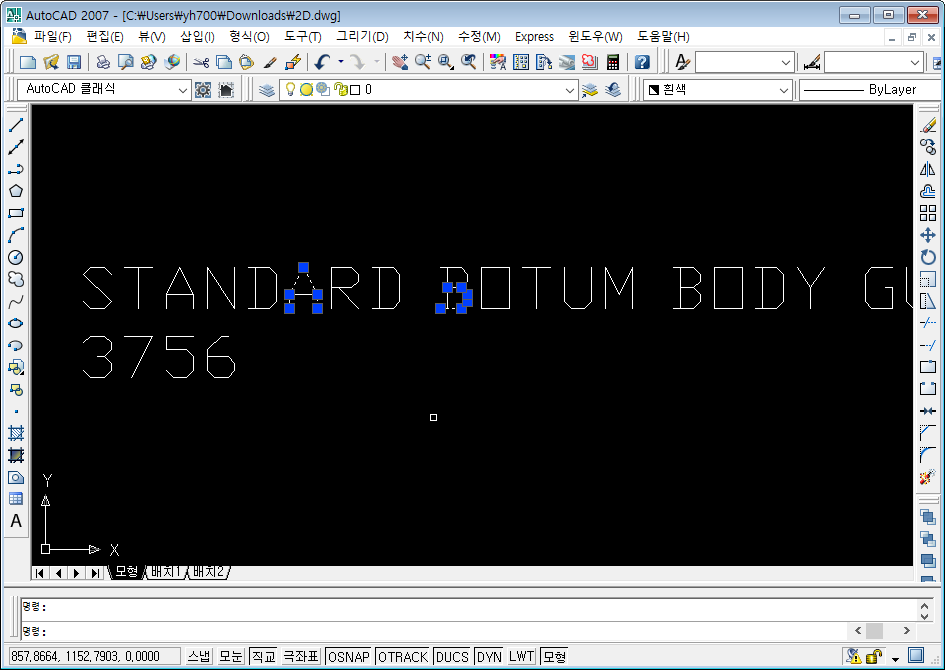

글자를 분해했다면 텍스트를 선택하면 이제 낱개로 하나하나 선으로 선택이 됩니다. 분해가 되지 않았다면 글자가 통으로 선택이 될겁니다.



이제 자신이 알수있는 다른이름으로 DWG 파일을 저장해주세요.











2. 시마트론에서 DWG 파일 불러오기

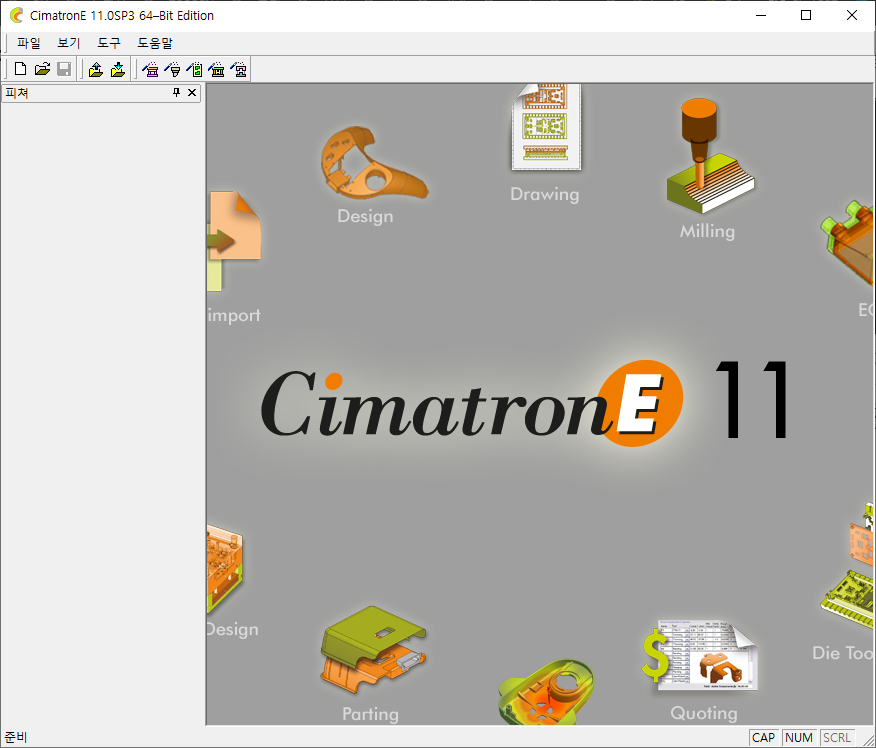

시마트론을 엽니다.

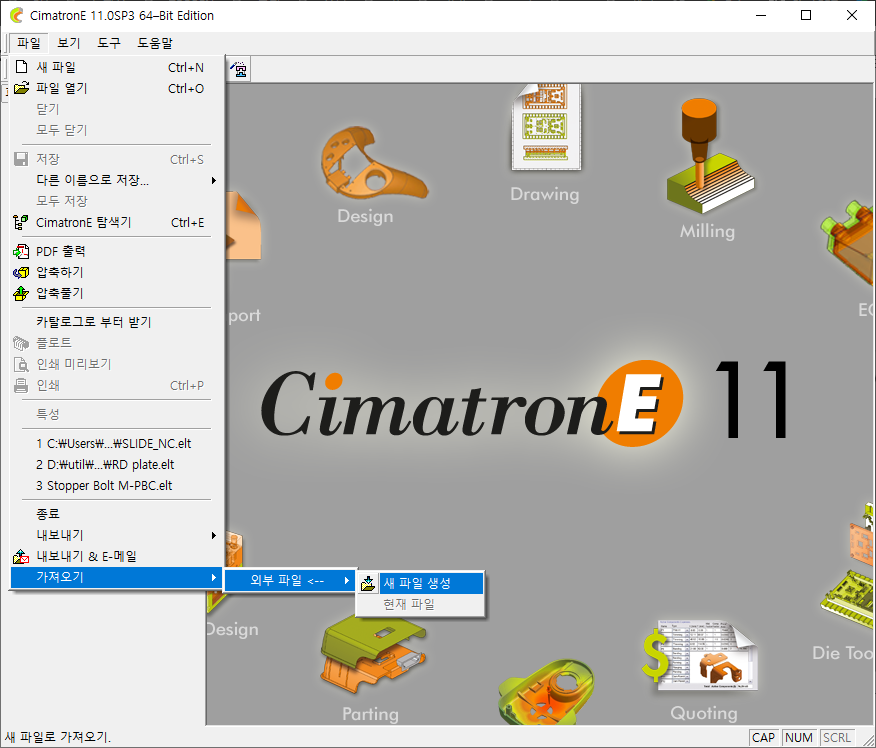

파일 >> 가져오기 >> 외부파일 >> 새파일 생성



이렇게 차례로 선택합니다.

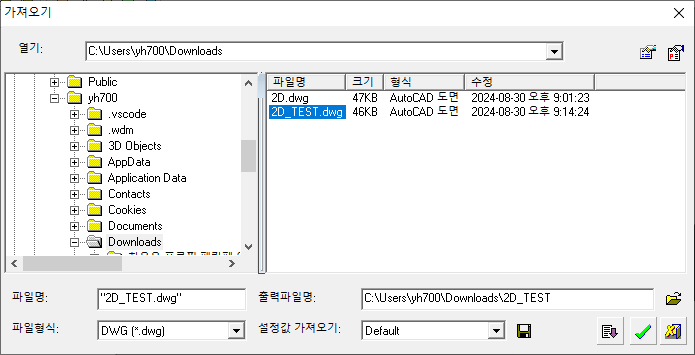

위와 같은 창이 뜨면 파일형식을 "DWG" 로 선택한후 아까 저장한 캐드 파일을 찾아 클릭합니다.

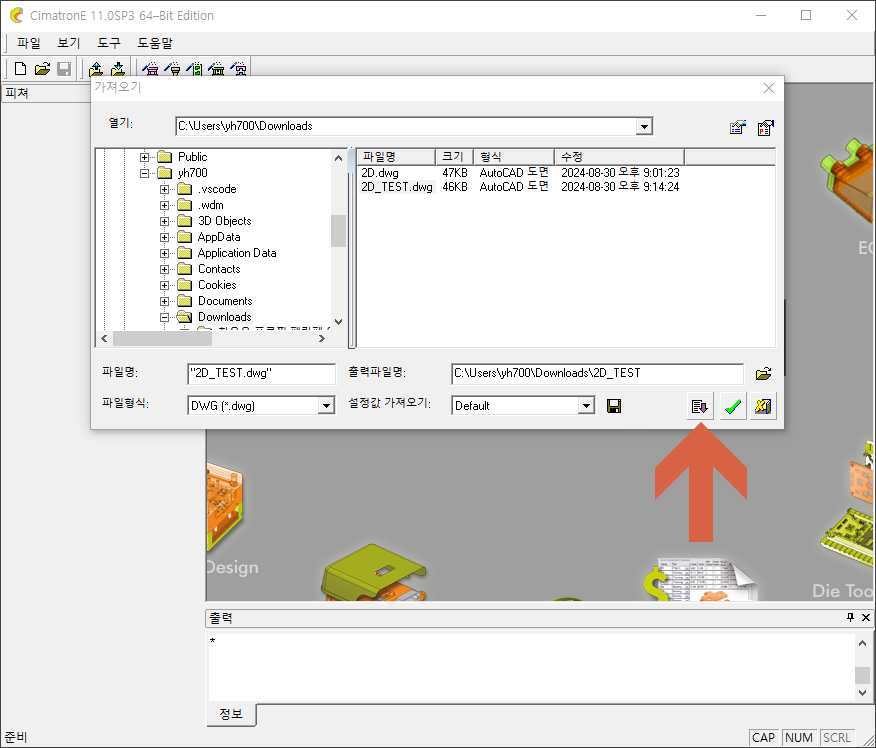

위 화살표가 가리키는 버튼을 눌러줍니다. 보다 많은 옵션을 선택할수있도록 추가로 보여주는 버튼입니다.

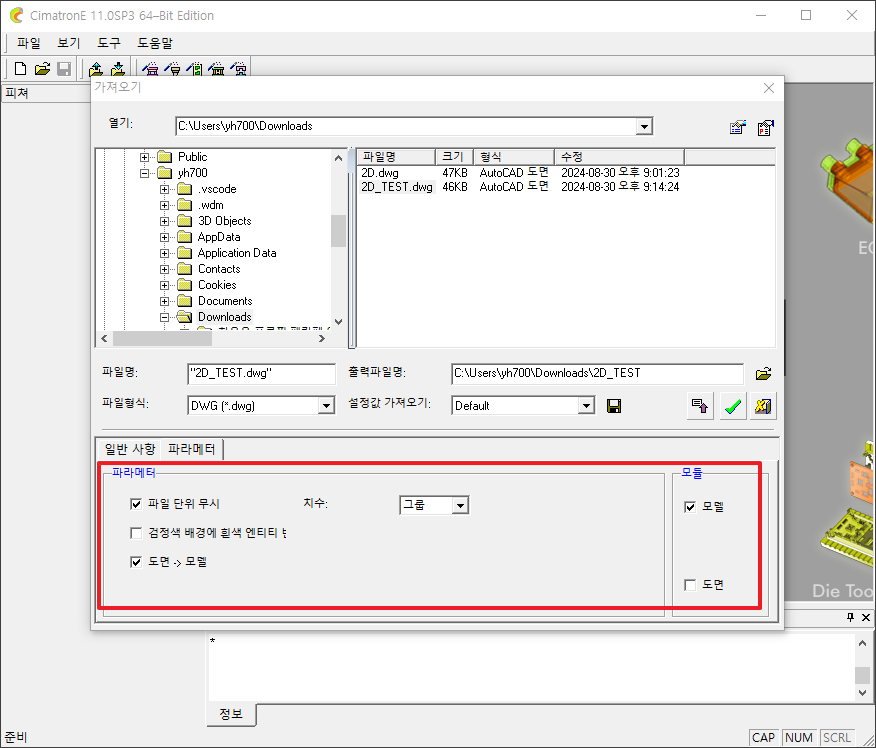

위와같이 뜨면 파라메터 항목에서 빨간색 박스에 체크 된것과 똑같이 체크해주세요.

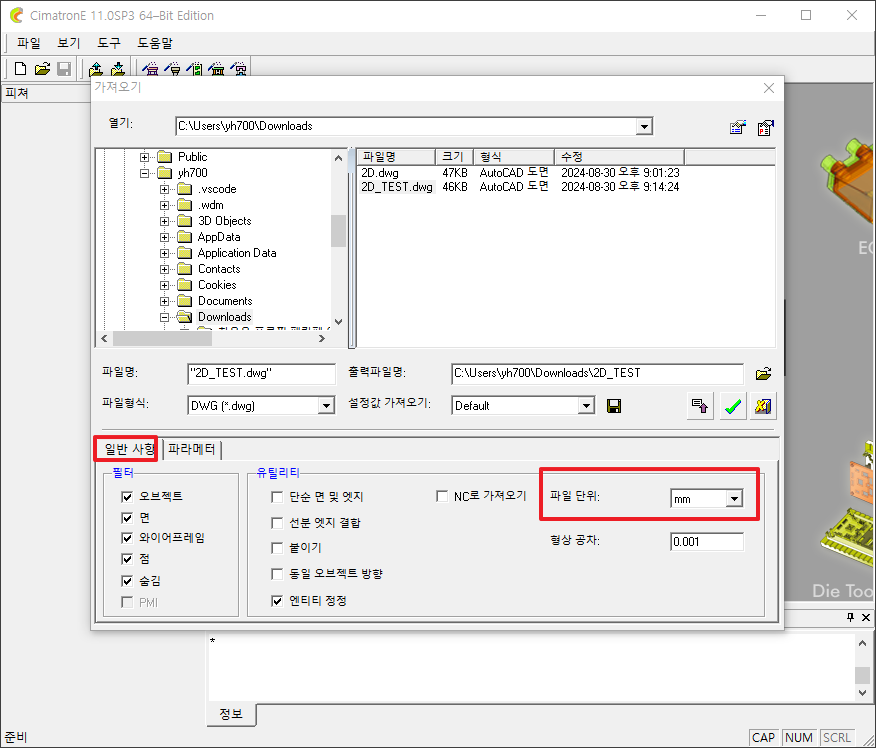

그다음 일반사항 항목에 들어가서 파일단위를 mm 로 설정한후 확인 버튼을 눌러주시면 됩니다.

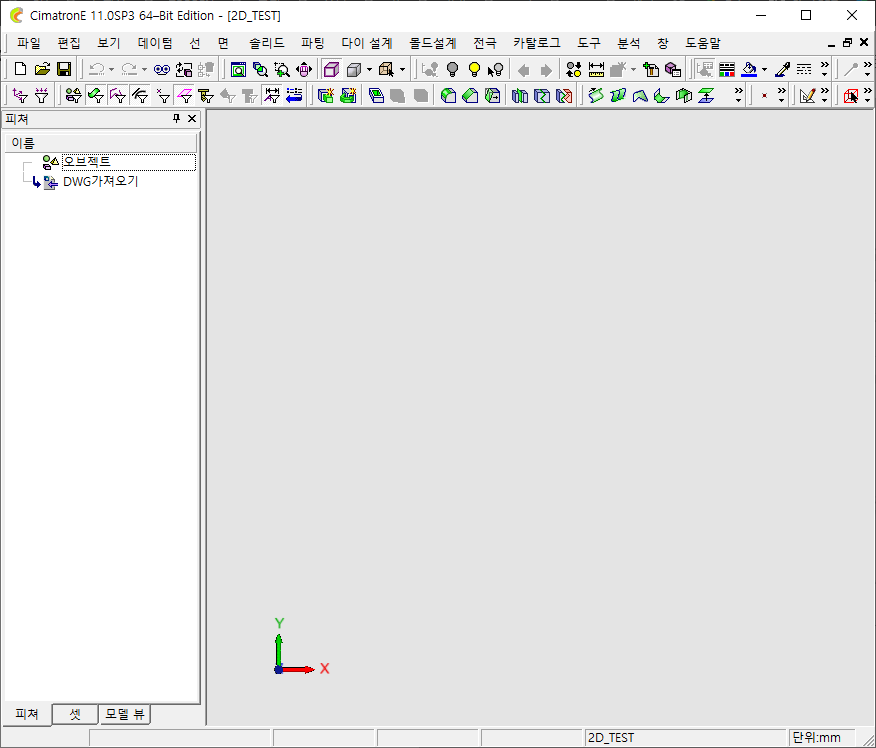

그러면 위와 같이 2D 도면이 나오게 됩니다. 근데 잘 안보이실겁니다. 확대하면 보일건데 잘 찾기 가 힘듭니다.

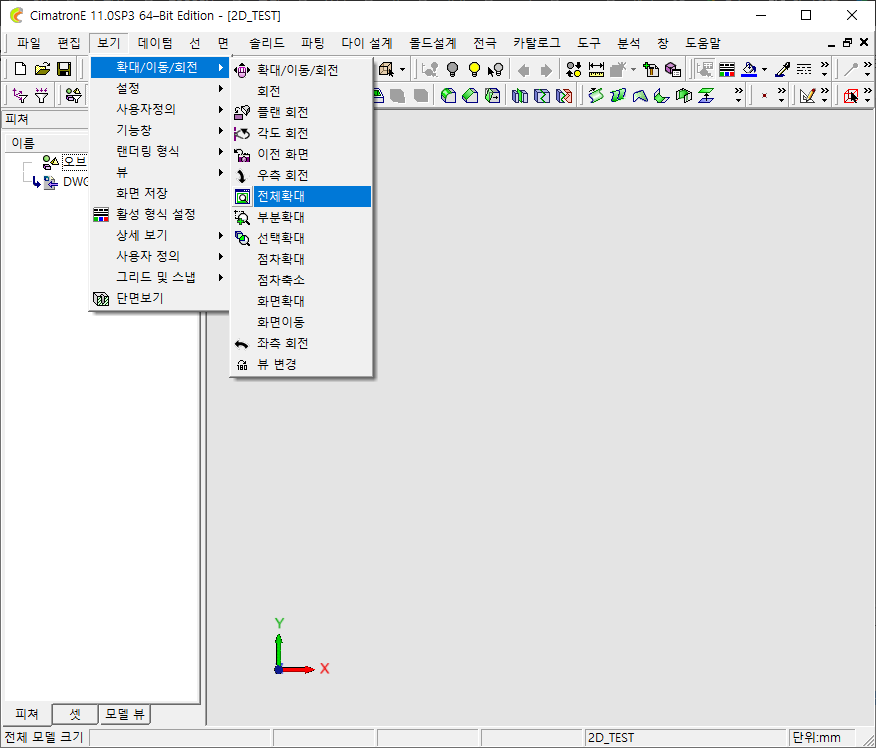

보기 >> 확대/.이동/회전 >> 전체확대 를 차례로 선택합니다.

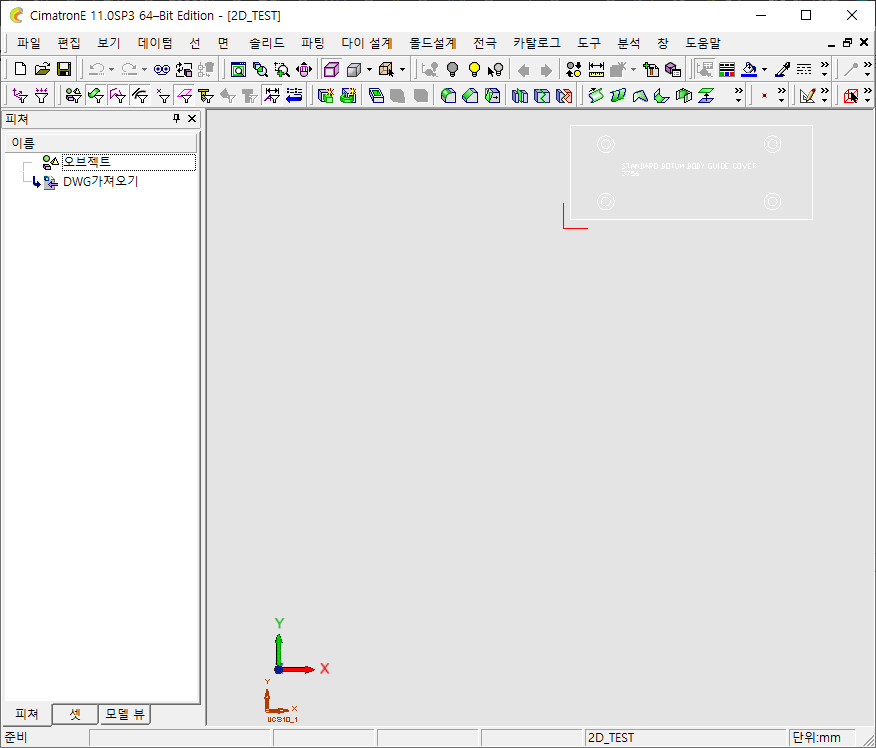

위 그림처럼 드디어 보이네요. 선이 흰색으로 나와서 잘 보이지가 않습니다. 두눈을 크게 뜨고 찾아야 합니다.

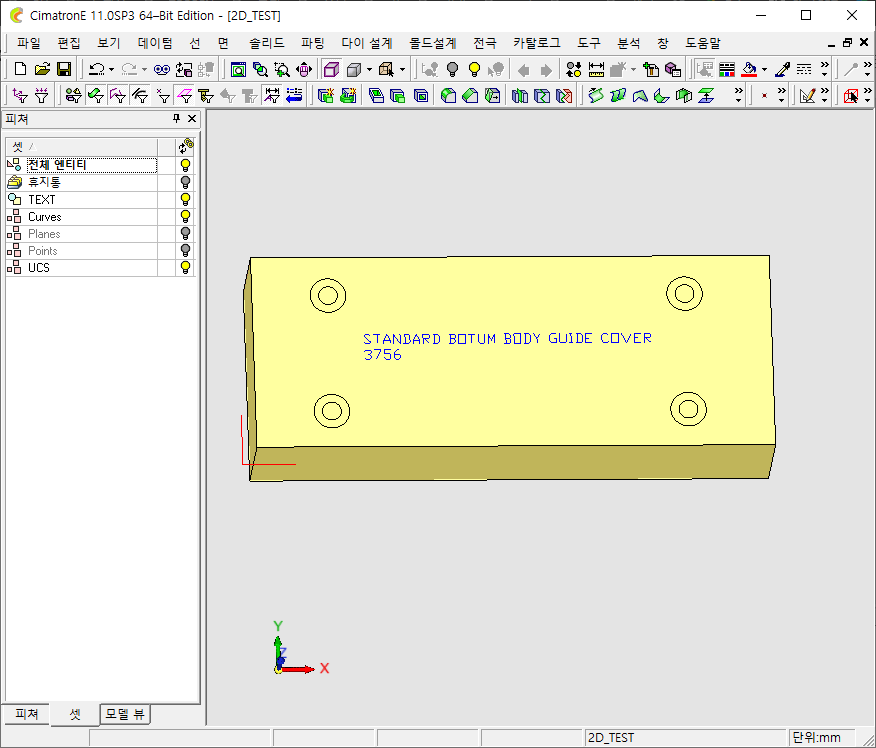

사각형은 솔리드 >> 새솔리드 >> 돌출 명령으로 입체적으로 만들고 글자는 TEXT 라는 이름의 셋으로 지정했습니다.



이제 NC 모드로 넘긴후 글자 가공 캠을 하면 되겠네요.



텍스트 가공방법은 앞에서 포스팅 한적이 있습니다. 궁금하시다면 시마트론 범주지정 글자가공방법 을 클릭하세요



이렇게 해서 2D 캐드도면 불러와서 글자 가공하는 방법에 대해 자시히 알아보았습니다. 이제 캐드 도면을 시마트론으로 불러오는 방법은 쉽게 잘할수가 있겠죠. 업체에서 2D 도면만 주면서 가공하라고 하는 경우가 종종 있기 때문에 이 방법을 필수로 알아두셔야 하는 내용입니다.
