시마트론 POST 포스트 수정 EXF 편집 G55

이번에는 시마트론 포스트 수정방법에 대해 알아보는 시간 가지도록 하겠습니다.

보통 워프좌표계는 G54 G55 G56 G57 G58 G59 이렇게 6개를 사용할수가 있습니다. 하지만 포스트 는 G54 만 하도록 되어있죠. 저는 포스트 한뒤 메모장으로 G54 를 찾아서 G55 로 일괄변경해서 사용하곤했는데 이것도 너무 귀찮아졌습니다. 그냥 포스트 할때 선택해서 포스트하면 알아서 G55든 G59 든 나왔으면 좋겠다는 생각이 들어서 카페같은곳에 질문도하고 검색해서 방법을 찾았습니다. 아마 저와 같은 고민을 하고 계신분들이 상당히 많을걸로 예상합니다. 정말 고급 지식이니 꼭 정독하셔서 자기걸로 만드시길 바랍니다. 자 그럼 시마트론 POST 포스트 수정 EXF 편집방법 시작합니다.









시마트론 단축키 설정방법이 궁금하시다면 시마트론 E11 단축키 설정 방법하기 를 클릭하세요.







1. G54 ~G59 포스트 완성된 결과물









포스트 파일이 저장된 위치는

C:\Program Files\Cimatron\CimatronE\Program\IT\var\post

입니다.



nc.def

nc.dex

nc.exf

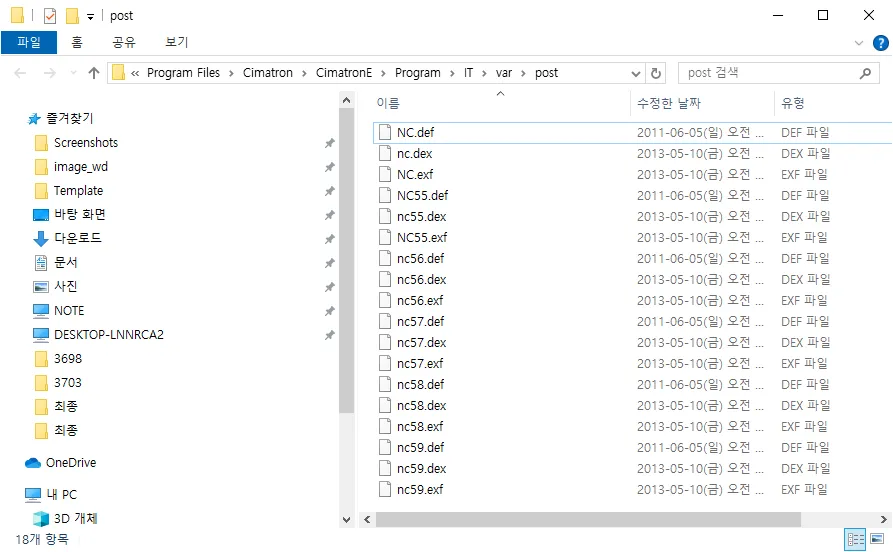

이렇게 3개의 파일이 세트로 구성되어있다는것을 알수가 있습니다.



저는 화낙 계열이며 기계는 OKK VB53 입니다. 정확하게는 화낙 시리즈 31i Model A 입니다. 저와 같은 기계를 사용하신다면 그냥 제가 첨부한 파일을 그대로 사용하셔되 될것같네요



post.zip

0.06MB





필요하신분은 위 첨부파일을 다운로드해서 사용하세요.

저장하는 위치는

C:\Program Files\Cimatron\CimatronE\Program\IT\var\post

입니다. 설치된 경로는 컴퓨터 마다 조금 차이가 날수가 있으니 참고하세요.

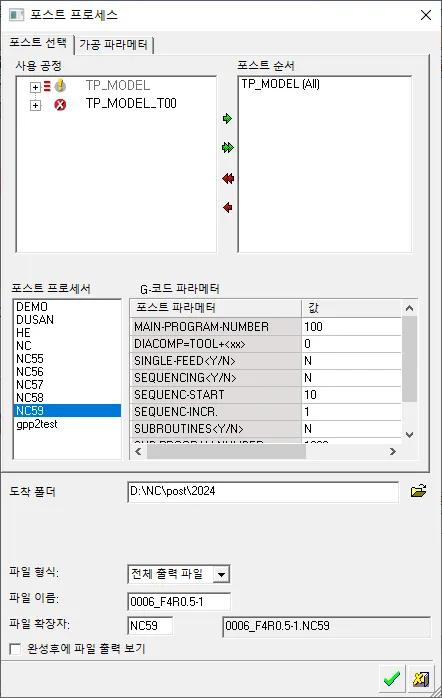

만약 다운로드한 파일을 알려준 위치에 복사해서 넣었다면 시마트론에서 포스트 하면 위와 같이 파스트 프로세서 목록에



NC

NC55

NC56

NC57

NC58

NC59



이렇게 6가지가 보이게 됩니다.

G54 부터 G59까지 골라서 포스트 할수가 있게 되는거죠.















2. 포스트 편집 방법 (EXF 편집 하기)



이번에는 포스트 편집 방법에 대해 알아보는 시간 가지도록 하겠습니다. 정말 중요한 내용이니 정독해주시기 바랍니다. 알아두면 꼭 필요한 내용입니다.



포스트를 편집하기 위해서는 확장자가 exf 인 파일을 편집해야 합니다.

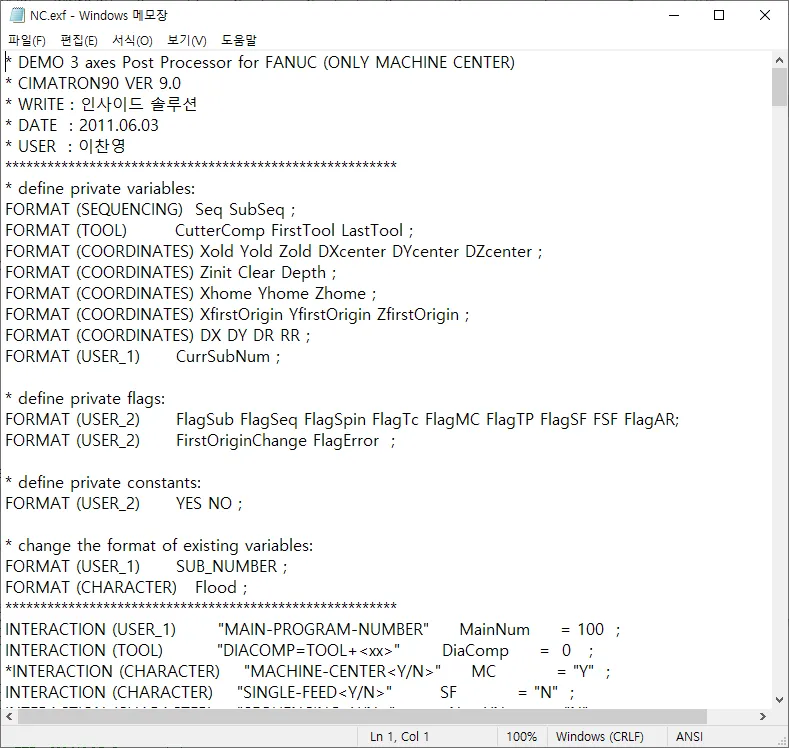

exf 파일을 메모장으로 열어보면 이런 외계어가 보입니다.

프로그래밍 되어있다는것을 알수가 있습니다.

이런 명령어들을 몰라도 됩니다. 전문적으로 편집하는게 아니라 다만 G54 를 G55 또는 G59 로 수정하는것이기 때문입니다.



예를들어 G54 를 G59 로 출력되도록 수정하는 작업을 하도록 하겠습니다.

기존 파일을 일단 백업해두시고 시작할게요.

원본파일은 항상 백업해야 한다는점 유의하시기 바랍니다.



G54 를 G59 로 수정하는것은 간단합니다.

글자 바꾸기 단축키는 Ctrl + H 입니다.

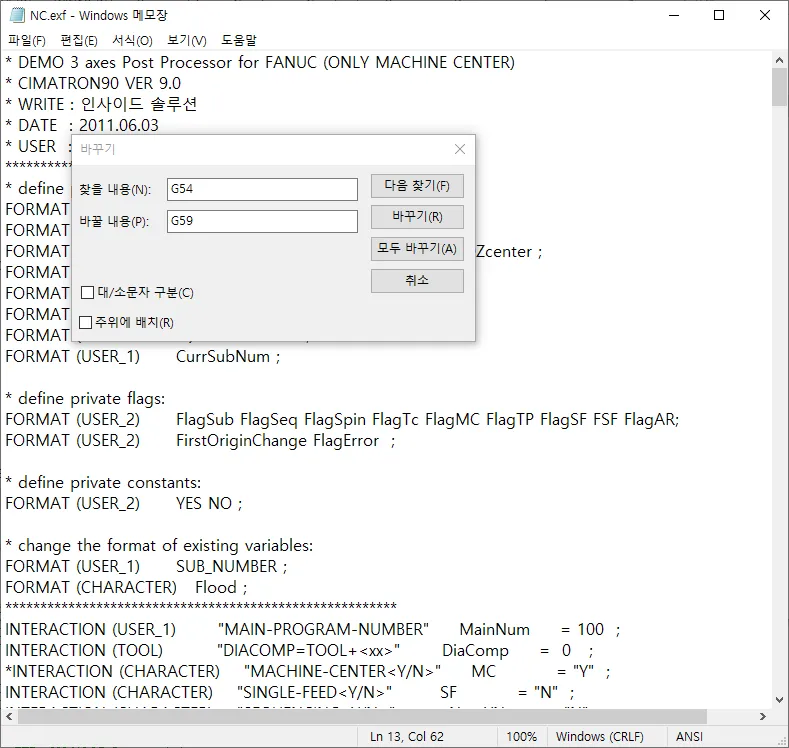

단축키 Ctrl + H 를 누른후 찾을내용에 G54 바꿀내용에 G59 를 입력한후 모두바꾸기를 클릭하시면 됩니다.

그다음 저장하기를 눌러주세요.



요기까지 잘 따라오셨나요? 하지만 여기서 끝이 아닙니다.

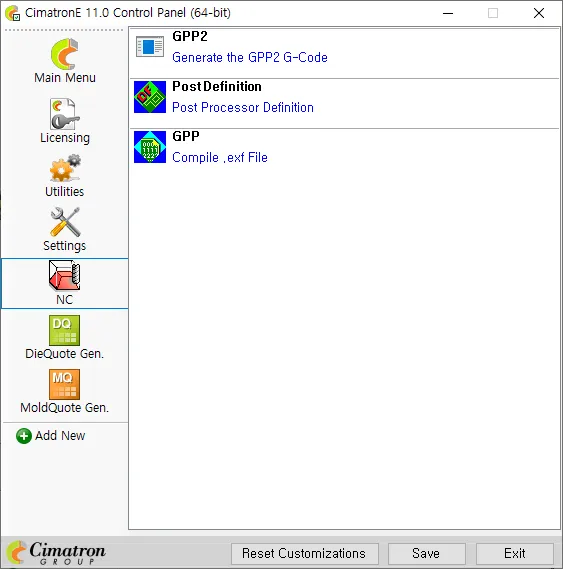

시마트론 컨트롤 패널을 엽니다. 그다음 왼쪽에 NC 를 클릭한다음 오른쪽에 GPP 를 클릭합니다.







그러면 위와 같은 화면이 나옵니다. 아까 수정한 exf 확장자의 파일이름을 적은후 엔터 치면 됩니다.







저는 아까 수정한게 nc.exf 파일이기 때문에 "nc" 라고 임력후 엔터를 쳤습니다.

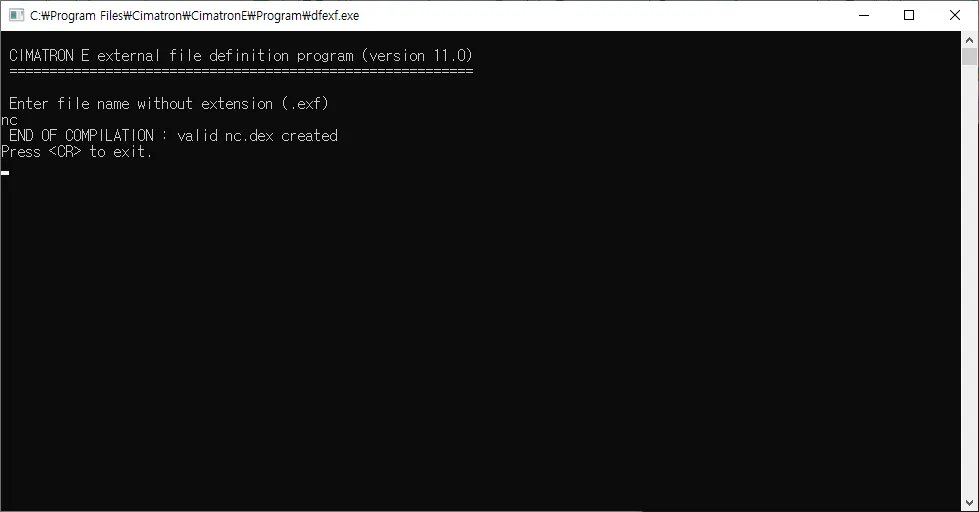

위와 같은 메세지가 나오면 성공입니다. 창을 닫으세요.



아까 위에서 말했듯이



nc.def

nc.dex

nc.exf



이렇게 세개 파일은 세트입니다.

이제 이 파일 세개는 G59 로 수정되었으니 파일이름도 같이 수정하면 알아보기 편하겠네요.



nc59.def

nc59.dex

nc59.exf



이렇게 세개파일 모두 이름을 수정해주세요.



끝입니다. 아주 쉽죠. 작업하기 전에 백업해야 한다는것 다시 한번 강조합니다. 잊지 마시기 바랍니다.



이번에는 G54 를 G59 로 수정하는것을 예시로 들었지만 G55 G56 G57 G58 모두 똑같은 원리입니다. 다들 따라하실수 있겠죠? ^^



exf 명령어는 잘 모르지만 이렇게 쉽게 수정할수가 있습니다.



그리고 간단한 명령어 추가하는 정도도 시간되면 한번 해보세요. 저같은경우 한개 공정이 끝나면 M300 명령어를 추가하는 작업을 했는데 이것도 매우 쉽더군요.

M300 명령어가 뭐냐 하면 공구파손 검출 명령어입니다. 공구가 파손되었는지 확인한후 파손되었다면 작업을 중지시키는 명령어 입니다. 화낙 전용인것 같습니다.

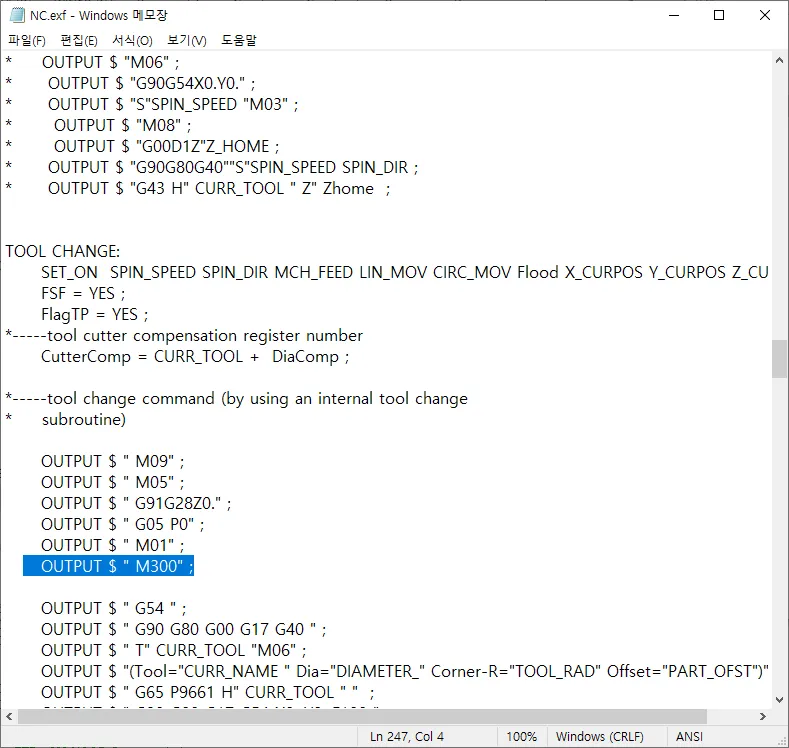

위 이미지 처럼

OUTPUT $ " M300" ;

위명령어 한줄을 추가하기만 하면 되었습니다.

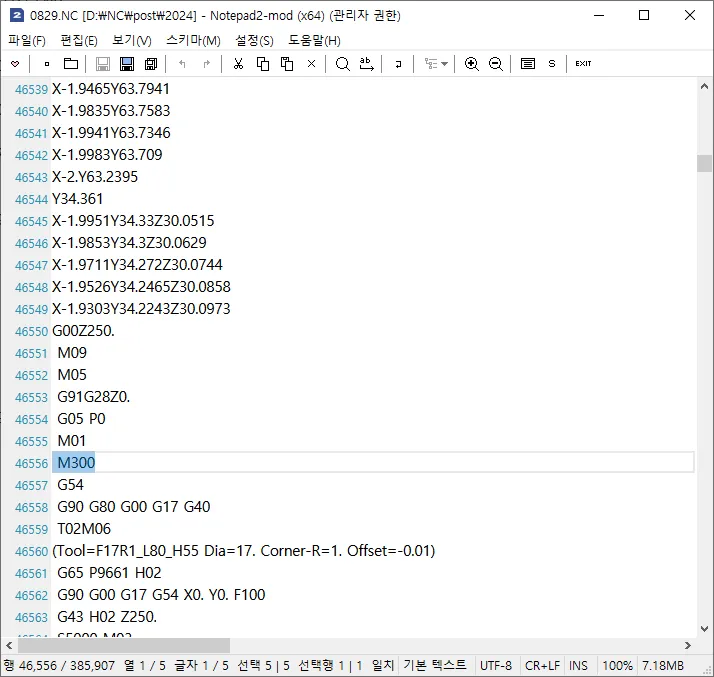

실제로 포스트 한겁니다. M300 명령어가 잘들어가 있는것을 볼수가 있습니다. 검증까지 해야 완벽하겠죠~



프로그래밍은 잘 모르지만 대충 여기에 이렇게 넣으면 되겠다 정도는 알것 같더라구요. 여러분들도 간단한것은 직접 추가하거나 수정해보세요. 그리고 꼭 테스트 출력한다음 검증하는것도 잊지 마시구요.



시마트론 한줄 폰트 사용방법이 궁금하시다면 시마트론 E11 외줄 글자 사용하기 를 클릭하세요,





이렇게 해서 시마트론 POST 포스트 수정방법 G54 G55 G56 G57 G58 G59 각각 따로 만들어서 편하게 포스트 하기 까지 알아보았습니다. 예전에는 G54 포스트만 되어서 포스트 한뒤에 메모장으로 일일이 수정해줘야 했는데 이렇게 작업해두니 너무 편리합니다. 여러분들도 한번 시도해보세요. 다음에는 더욱 유용한 정보로 찾아올것을 약속드리며 이번 포스팅은 여기까지 하도록 하겠습니다. 오늘도 화이팅 입니다. ^^
